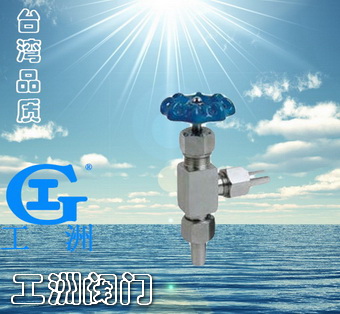

产品名称:角式针型阀产品型号:J24W产品口径:DN3-6产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

角式针型阀概述:

J24W角式针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。



角式针型阀主要零件材料:

零件名称
Part name

阀杆、阀盖
Body 、Bonnet

阀杆、阀瓣
Stem、Disc

填料
Packing

J24W-160P-DN3

铬镍不锈钢
Cr. Ni Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

J24W-320P-DN6

优质碳钢
High grade carbon steel

铬,镍不锈钢
Cr. Ni Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite



角式针型阀主要性能规范:

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

J24W-160P-DN3

16.0

24.0

17.6

0.6

16.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

J24W-320P-DN6

32.0

48.0

35.2

0.6

32.0

C≤425 OC



角式针型阀主要外形及连接尺寸:

型号
Type

公称直径DN(mm)

尺寸 Dimension

重量(kg)Weight

L1

Do

H

H1

D

D1

J24W-160P-DN3

3

80

65

159

168

14

3

1.0

J24W-320P-DN6

6

80

65

159

168

14

6

1.0
