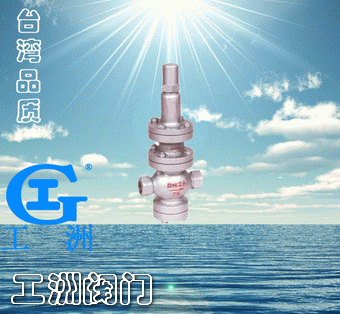

| 产品名称： | 内螺纹活塞式蒸汽减压阀 |
| 产品型号： | Y13H |
| 产品口径： | DN15-50 |
| 产品压力： | 0.6~10.0Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
Y13H内螺纹活塞式蒸汽减压阀结构特点和用处：
内螺纹活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
内螺纹活塞式蒸汽减压阀产品主要用于蒸汽管路，起减压稳压作用。
Y13H内螺纹活塞式蒸汽减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 1.6 | 2.5 | | 壳体试验压力(Mpa)* | 2.4 | 3.75 | | 密封试验压力(Mpa) | 1.6 | 2.5 | | 最高进口压力(Mpa) | 1.6 | 2.5 | | 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | | 压力特性偏差(Mpa)△P2P | GB12246-1989 | | 流量特性偏差(Mpa)△P2G | GB12246-1989 | | 最小压差 | 0.15 | 0.15 | | 渗漏量 | GB12245-1989 |
| 零件名称 | 零件材料 | | 阀体 阀盖 底盖 | WCB | | 阀座 阀盘 | 2Cr13 | | 缸套 | 2Cr13/25(镀硬铬) | | 活塞 | 2Cr13/铜合金 | | 活塞环 | 合金铸铁 | | 导阀座 导阀杆 | 2Cr13 | | 膜片 | 1Cr18Ni9Ti | | 主阀弹簧 | 50CrVA | | 导阀主弹簧 | 50CrVA | | 调节弹簧 | 60Si2Mn |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
| 公称通径DN | G | L | H | Hl | | 15 | 1/2" | 140 | 295 | 90 | | 20 | 3-4" | 140 | 330 | 98 | | 25 | 1" | 160 | 330 | 110 | | 32 | 1-1/4" | 180 | 330 | 110 | | 40 | 1-1/4" | 200 | 345 | 125 | | 50 | 2" | 230 | 345 | 125 |
|
