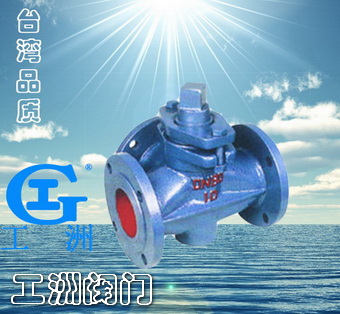

X44T三通铜芯旋塞阀概述:
X44T三通铜芯旋塞阀是通过压紧填料,使塞子和塞体密封面压紧,密封等级较高,大量用于中、低压管路。阀体材质有铸铁、铸钢、不锈钢、铜等可适应不同管路情况。
X44T三通铜芯旋塞阀主要性能规范
型号 | 公称压力 PN(MPa) | 试验压力PS(MPa) | 适用介质 | 工作温度(℃) | |
壳体 | 密封 | ||||
X44T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸气、油品 | ≤100 |
三通铜芯旋塞阀主要尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | z-φd | □s | h | H | ||
1.0 | 25 | 145 | 115 | 85 | 56 | 4 |
