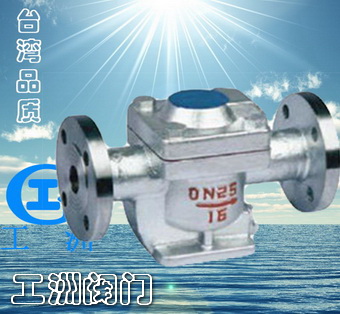

产品名称:自由半浮球式蒸汽疏水阀产品型号:CS15H、CS45H产品口径:DN15-50产品压力:0.6~6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

自由半浮球式蒸汽疏水阀结构特点及工作原理:
    疏水阀未开始工作时,自由半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管进入阀体,当蒸汽体积增加到一定程度时,浮力使半浮球上浮,在蒸汽压力作用下,半浮球靠向疏水喷咀将其封闭,阻止了蒸汽外逸。当大量凝结水进入阀体时,半浮球内蒸汽体积减少,此半浮球在自身重力作用下落,半浮球脱离疏水喷咀,完成了一个工作循环。继而周而复始运动,起动自动排水阻汽的目的。



自由半浮球式蒸汽疏水阀主要性能规范:

公称压力
PN(MPa)
试验压力
PS(MPa)
最高工作压力DMO(MPa)
最高工作温度TMO(℃)
适用介质
漏汽率
最高背压率(%)
1.6
2.4
1.6
220
蒸汽Steam、凝结水
≤0.5
85



自由半浮球式蒸汽疏水阀主要外形尺寸与连接尺寸


Type
公称通径
L
H
H1
型号
Type
公称通径
L
H
D
D1
D2
b
f
Z-φd
CS15H-
16

25
C
40


15
15514280
CS45H-
16

25
C
40

15
210142
95
65
45
14
2
4-φ14
20
15514280
20
210142
105
75
55
14
2
4-φ14
25
15514280
25
230142
115
85
65
14
2
4-φ14
32
180200105
32
270200
135
100
78
16
2
4-φ18
40
180200105
40
270200
145
110
85
16
3
4-φ18
50
180200105
50
270200
160
125
100
16
3
4-φ18
