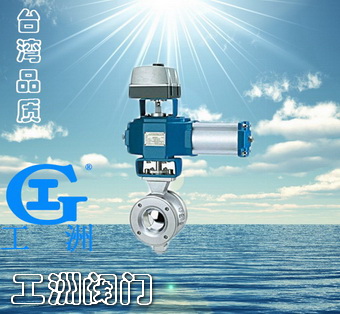

QV67F气动V型切断球阀-工洲阀门台湾品质

产品名称：气动V型切断球阀产品型号：QV67F产品口径：DN25-600产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息气动V型切断球阀产品特性：
球芯是一种V型切口球面板，球芯上、下端设有转动轴，具有坚固结构，抗磨损的阀内材料，直流式通道，阀座带有增能环可调节密封力。关闭时V形切口与阀座产生楔形剪切力，广泛应用于浆料、泥浆颗粒状及纤维环境中，与阀门定位器配套实现比例调节，配带阀门的控制箱即快速切断。
气动V型切断球阀型号参数：
执行器大类执行机构形式密封形式阀型公称压力（MPa）阀体材料
执行器横推活塞式剪切 V型球阀 1.60
6.4 按表内阀体
材料代号
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
额定流量系数(CV) 27 47 70 110 170 280 410 750 980 1720 2900 3800 7000 9800 12000 15000 23000
配用气接管 φ6×1(G1/8) φ8×1.5(G1/4) φ10×2(G3/4)
主
要
零
件阀体、盖、
球体 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
阀杆 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12MoTi 316 316L
填料浸PTEF编织、膨胀石墨环、聚四氟乙烯片
垫片聚四氟乙烯包复垫片、柔性石墨包复垫片、金属包复垫片
最大转角(α°)
90°
工作气源压力(MPa)
0.4～0.7
公称压力(MPa)
1.6、2.5、4.0、6.4
工作温度范围(℃)
-40～180、-40～250
基本误差 ≤±1.5%
回差 ≤1.5%
死区 ≤0.6%
-5～55低于5°需要特殊除水处理
耗气量 900L/h(标准状态)
泄漏量 ≤10-6×额定流量系数
注 DN25～DN250对夹式、DN300～DN600法兰式
气动V型切断球阀安装尺寸表
DN\代号 B A F G H I
25 68 62 375 260 375 205
32 78 62 375 260 390 205
40 85 62 375 260 400 205
50 100 75 375 260 420 205
60 120 90 375 260 450 205
80 130 100 400 260 465 205
100 158 115 435 260 480 205
125 180 129 435 260 515 205
150 216 160 540 440 670 255
200 268 200 540 440 710 255
250 325 240 700 440 770 255
300 460 334 700 630 970 285
350 520 414 965 630 1050 285
400 580 490 965 630 1100 285
450 640 580 1230 850 1100 350
500 705 690 1230 850 1200 350
600 810 750 1520 1050 1380 350

DN\代号	B	A	F	G	H	I
25	68	62	375	260	375	205
32	78	62	375	260	390	205
40	85	62	375	260	400	205
50	100	75	375	260	420	205
60	120	90	375	260	450	205
80	130	100	400	260	465	205
100	158	115	435	260	480	205
125	180	129	435	260	515	205
150	216	160	540	440	670	255
200	268	200	540	440	710	255
250	325	240	700	440	770	255
300	460	334	700	630	970	285
350	520	414	965	630	1050	285
400	580	490	965	630	1100	285
450	640	580	1230	850	1100	350
500	705	690	1230	850	1200	350
600	810	750	1520	1050	1380	350
