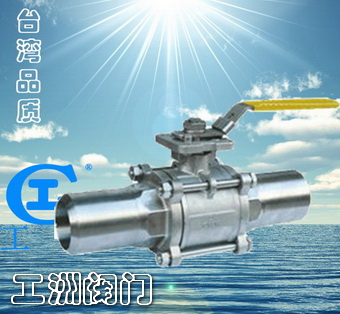

Q61F三片式活接对焊球阀

产品名称：三片式活接对焊球阀产品型号：Q61F产品口径：DN6-50产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

三片式活接对焊球阀主要连接尺寸及重量：　　                                    单位：mm　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
2-1/2"
2"
d
11.6
12.7
15
20
25
32
38
50.8
D
17
17
21
26
31
38
46
60
L
150
150
180
195
210
225
260
300
H
48
48
54
57
72
79
81
97
E
120
120
120
130
154
154
185
185



三片式活接对焊球阀主要零件材料：

零件名称
材质
阀体
不锈钢CF8M
密封圈
聚四氟乙烯PTFE
阀盖
不锈钢CF8/CF8M
球体
不锈钢CF8
阀杆
不锈钢SS316
螺母
不锈钢CF8
垫圈
聚四氟乙烯PTFE
手柄套
塑料
手柄
不锈钢SS304
压紧螺母
不锈钢SS304
弹簧垫圈
不锈钢SS304
锁片
不锈钢SS304
螺栓
不锈钢SS304
套管
不锈钢CF8
