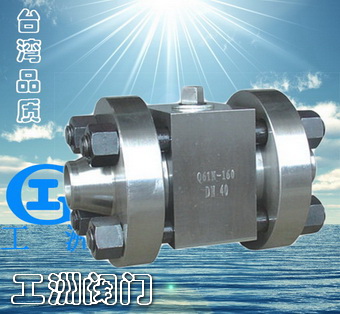

产品名称：高压对焊球阀产品型号：Q61N产品口径：DN10-100产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

高压对焊球特性：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）



高压对焊球主要零部件材料:

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料 水、蒸汽、油品 Q61N-160/320C A105、45 1Cr18/Cr18Ni9Ti 铸 铁 聚四氟乙烯 增强聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 硝酸类 Q61N-160/320P 304/1Cr18Ni9Ti 304/1Cr18Ni9Ti 醋酸类 Q61N-160/320R 316/1Cr18Ni12Mo2Ti 316/1Cr18Ni12Mo2Ti

高压对焊球主要外形尺寸: 型号 公称通径 尺寸(mm) L L1 D D1 H L0 Q61 F -160 N 10 150 60 90 17 58 220 15 170 70 100 23 62 220 20 191 81 110 29 75 250 25 205 95 115 36 80 250 32 230 110 150 43 96 300 40 260 120 170 49 111 400 50 330 140 200 61 128 400 65 360 150 225 80 180 500 80 380 160 270 105 200 600 100 430 188 320 118 245 800
