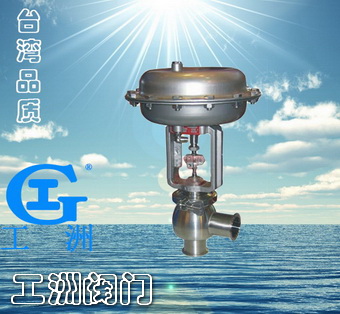

产品名称:气动薄膜卫生级调节阀产品型号:ZTRS产品口径:DN15~50产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息气动薄膜卫生级调节阀概述:
ZTRS(ZRS-10K)气动卫生型调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准,调节阀配用不同的多弹簧执行机构,输出力大。

特性和优点
角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。


气动薄膜卫生级调节阀技术参数

阀体型式 :角型铸造球体式(标准型) 三通、直通、多通等(变型产品)
公称通径:Dn15、25、40、50、65、80、100mm
公称压力:PN1.0MPa
连接型式 :卡箍式、螺纹式、法兰式(如无合同约定,将按卡箍式连接供货)
材 料 :不锈钢304SS、316SS、316LSS
填 料: 三元乙丙橡胶,聚四氟乙烯

阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:等百分比(E%);直线(L)
材 料:不锈钢304SS、316SS、316LSS

执行机构型式:多弹簧式膜片执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:1.5~3kg/cm2(0.15~0.3MPa)
气源接口:M16×1.5
环境温度:-30~+70℃
阀体型式:气开式或气关式

附件:阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。

气动薄膜卫生级调节阀性能:

泄漏量:小于额定Kv的0.01%
回差:带定位器:小于全行程的1%;不带定位器:小于全行程的3%
基本误差:带定位器:小于全行程的±1%;不带定位器:小于全行程的±5%
可调范围:50:1

气动薄膜卫生级调节阀 Kv值和许用压差

公称通径1525 40506580
KV值 6.31116252844456363100
许用压差MPa1.00.60.4

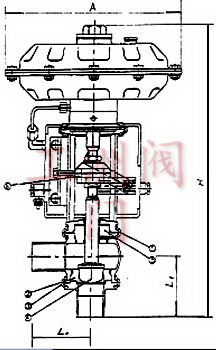

气动薄膜卫生级调节阀外形尺寸
公称通径mm2540506580


气动薄膜卫生级调节阀

L0100105105155155
L1100125125175175
Aφ285φ285φ285φ285φ285
L9090909595
H470480480510510
