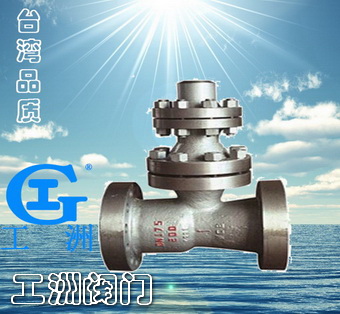

产品名称:空排止回阀产品型号:H48Y产品口径:DN15-400产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

空排止回阀概述:

空排止回阀,主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作,维持系统的安全运行。



空排止回阀动作原理如下:
打开出口阀,给水泵启动,给水达到一定的压力后,阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀

片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵最小流量。当停泵时,

阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。


空排止回阀规格型号:

公称压力PN/MPa壳体试验压力Ps/MPa工作压力PN/MPa适用介质 工作温度/℃
20.O 30.O 20.O 水 ≤160

 零件名称

 材料

 阀体、定位轮、连接法兰、排气法兰、法兰盖

 碳素铸钢

 导向轴、拔叉、轴套、滑块、排放套、排气盘

 不锈钢

 螺栓、螺柱

 铬钼钢

 衬套

 铸铝青铜

 阀瓣、阀瓣体、阀瓣轴、连接叉、螺母

 优质碳素钢
