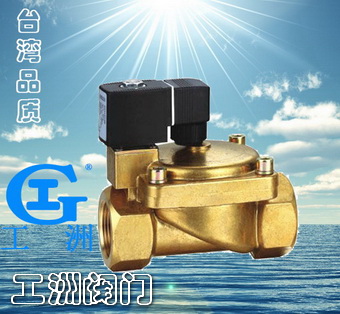

膜片式电磁阀概述：

KL膜片式电磁阀用于各种常温、常压场合,适用于以水或液体、气体为介质管路的自动控制；广泛应用于环保水处理、污水处理、自来水厂、中央空调、电力、矿业、石油化工、生物制药及机械设备等行业，是自动化控制工程、项目改造及设备配套的首选产品。

膜片式电磁阀结构特点：
采用膜片式结构、对介质洁净度要求较低
阀门流量系数比普通阀提高10%
采用特殊密封结构和进口合成橡胶密封无泄漏
工作平稳噪音低、无水锤冲击、无颤抖声
液体、气体、可混合使用，更加提高电磁阀的使用范围
采用进口合成橡胶密封寿命长是同类产品的5倍以上、经受二十年长期市场考验

膜片式电磁阀技术参数：

公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 流量系数（Kv值） 3.2 6 9.5 12 21 30 45 70 110 190 250 580 760 920 工作介质 液体、气体、水及其他非腐蚀性流体 介质温度（℃） ≤80 ≤60 阀体材质 黄铜、不锈钢、铸铁 铸铁、不锈钢 工作压力（Mpa） 0.03～0.8 0.1～1.0 0.15～1.0 额定电压（V） AC：220V・DC：24V其余规格可作特殊订货 功率（W） 12 15 50

膜片式电磁阀安装尺寸：

公称通径DN 内螺纹连接 法兰连接 内螺纹 外形尺寸 外形尺寸 法兰尺寸 G H L H L D D1 D2 n-d b f 15 1/2″ 105 90 20 3/4″ 114 100 25 1″ 138 120 130 160 115 85 65 4-φ14 16 3 32 1-1/4″ 151 137 137 180 140 100 76 4-φ18 18 3 40 1-1/2″ 155 145 152 200 150 110 84 4-φ18 18 3 50 2″ 187 188 152 230 165 125 99 4-φ18 20 3 65 222 290 185 145 118 4-φ18 20 3 80 239 310 200 160 132 8-φ18 20 3 100 255 350 220 180 156 8-φ18 22 3 125 416 360 250 210 184 8-φ18 22 3 150 440 400 285 240 211 8-φ22 24 3 200 443 600 340 295 266 8-φ22 24 3 250 493 750 395 350 319 12-φ22 26 3 300 549 850 445 400 370 12-φ22 26 4

特殊供货：通酸碱性介质可选用ZCS-P全不锈钢电磁阀，防爆场合请选用防爆电磁阀，特殊型号标准如下。 型号 ZCS-N带止回功能 BZCS带防爆装置 ZCS-X带远程信号反馈 ZCS-K常开电磁阀 技术说明 阻止介质倒流，省去止回阀 用于易爆易燃环境，防爆等级 EXmI/IIT4dIIBT4dIIBT3 反馈电磁阀启闭状态及介质流动情况的电信号 通电关闭、断电自动打开
