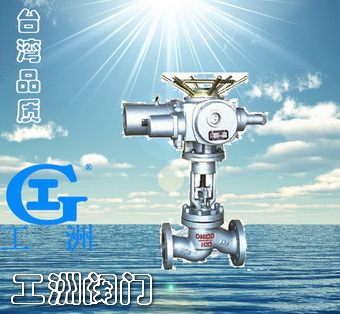

UJ941H电动柱塞截止阀-工洲阀门台湾品质

产品名称：电动柱塞截止阀产品型号：UJ941H产品口径：DN15-500产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
电动柱塞截止阀特点：
电动柱塞截止阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头用引进美国依米托克（Limitorque）技术生产的SMC系列多回转型电动装置，这种电动装置在国内属于上乘，其产品被我公司长期使用.

电动柱塞截止阀主要连接、结构尺寸：
DN(mm)
尺寸（mm）
（UJ941H）U941SM
50
65
80
100
125
150
200
250
300
350
400
450
500
L
230
290
310
350
400
480
600
730
850
980
1100
1200
1250
型号
SMC-03
SMC-00
SMC-00
SMC-00
SMC-0
SMC-1
SMC-0
SMC-1
SMC-1
SMC-1
SMC-2
SMC-1
SMC-2
SMC-1
SMC-2
SMC-1
SMC-2
SMC-3
W
865
910
910
910
940
1052
940
1052
1052
1052
1150
1052
1150
1052
1150
1150
1150
D
165
185
200
235
270
300
360
（375）
425
（450）
485
（515）
555
（580）
620
（666）
670
（685）
730
（755）
K
125
145
160
190
220
250
310
（320）
370
（385）
430
（450）
490
（510）
550
（585）
600
（610）
660
（670）
D1
99
118
132
156
184
211
274
（284）
330
（345）
389
（409）
448
（465）
503
（535）
548
（560）
609
（615）
t
20
22
24
24
26
28
30
（34）
32
（38）
34
（42）
38
（46）
40
（50）
42
（50）
44
（52）
n-φ
4-18
8-18
8-18
8-22
8-26
8-26
12-26
（12-30）
12-30
（12-33）
16-30（16-33）
16-33
（16-36）
16-36
（16-39）
20-36
（20-39）
20-36
（20-42）
三、本厂生产的电动柱塞截止阀所需的力距参数表：
DN(mm)
尺寸（mm）
U941SM-25(40)(N.m)
50
65
80
100
125
150
200
250
300
350
400
450
500
PN2.5
120
220
240
320
480
550
1100
1400
1500
1800
2400
3000
4000
PN4.0
250
300
340
500
600
1000
2000
2600
2800
3400
4000
5000
5800
四、SMC系列阀门电动装置技术参数：
DN(mm)
尺寸（mm）
允许输出转矩（N.m）
速比范围
允许推力（KN）
允许阀杆直径（

DN(mm) 尺寸（mm）	（UJ941H）U941SM
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
L	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
型号	SMC-03	SMC-00	SMC-00	SMC-00	SMC-0 SMC-1	SMC-0 SMC-1	SMC-1	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1	SMC-2	SMC-3
W	865	910	910	910	940 1052	940 1052	1052	1052 1150	1052 1150	1052 1150	1150	1150
D	165	185	200	235	270	300	360 （375）	425 （450）	485 （515）	555 （580）	620 （666）	670 （685）	730 （755）
K	125	145	160	190	220	250	310 （320）	370 （385）	430 （450）	490 （510）	550 （585）	600 （610）	660 （670）
D1	99	118	132	156	184	211	274 （284）	330 （345）	389 （409）	448 （465）	503 （535）	548 （560）	609 （615）
t	20	22	24	24	26	28	30 （34）	32 （38）	34 （42）	38 （46）	40 （50）	42 （50）	44 （52）
n-φ	4-18	8-18	8-18	8-22	8-26	8-26	12-26 （12-30）	12-30 （12-33）	16-30（16-33）	16-33 （16-36）	16-36 （16-39）	20-36 （20-39）	20-36 （20-42）

DN(mm) 尺寸（mm）	U941SM-25(40)(N.m)
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
PN2.5	120	220	240	320	480	550	1100	1400	1500	1800	2400	3000	4000
PN4.0	250	300	340	500	600	1000	2000	2600	2800	3400	4000	5000	5800
