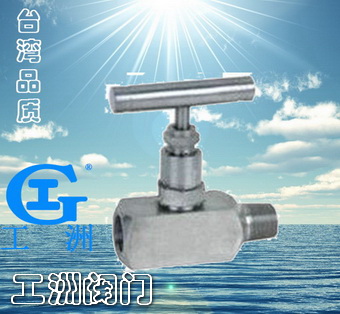

产品名称:美标多口计量阀产品型号:JX29W产品口径:DN6-32产品压力:0.6-32.0MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

美标多口计量阀概述:

JX29W/H美标多口计量阀(法兰液位计阀)设计制造标准:GB/T12224-1989,JB/T7747-1995,连接形式:螺纹连接,结构特征:锥面密封;旋塞提升式,阀门检验和试验:APISID598-1996。

二、美标多口计量阀性能规范:                              单位:MPa

试验项目

压力值

公称压力

6000PSI

壳体试验

6000PSI

密封试验

6000PSI

气压试验

24

适用温度

≤250

适用介质

水、蒸汽、油品等



三、美标多口计量阀型号与零部件材质:

型号

阀体

接头

阀杆

螺帽

填料

SS-5PDF8-M8

20#

20#

2Cr13

20#

柔性石墨、四氟

SS-5PDF8-M8

304SS

304SS

304SS

304SS

柔性石墨、四氟

SS-5PDF8-M8

316SS

316SS

316SS

316SS

柔性石墨、四氟

四、美标多口计量阀外型与连接尺寸

规格

Do

L

H

M

M1

DN6

60

120

82

R1/2

NPT1/2
