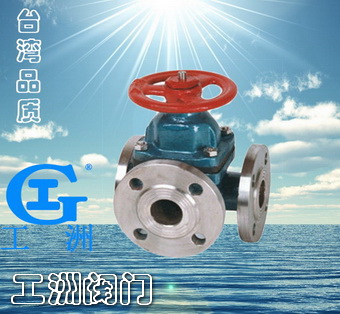

产品名称:三通隔膜阀产品型号:G49F产品口径:DN25-300产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

三通隔膜阀特点:
设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78
部件列表:1、阀体2、隔膜3、阀瓣4、阀杆5、阀盖6、手轮


三通隔膜阀用途:
三通隔膜阀用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。


三通隔膜阀测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1


三通隔膜阀结构特点:
隔膜阀是一种特殊形式的截止阀;
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。


三通隔膜阀主要尺寸及重量:

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

1.0

1.0

160

96

115

85

4-14

108

120

66

5.5

32

180

118

135

100

4-18

138

157

96

8.5

40

200

135

145

110

4-18

147

167

96

12.5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24.5

80

310

210

195

160

4-18

212

252

230

33.5
