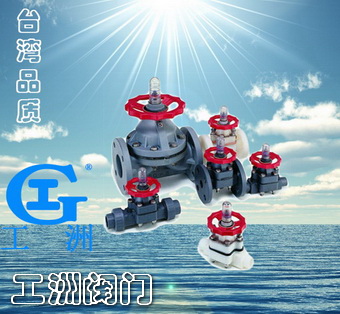

G41F塑料隔膜阀

产品名称：塑料隔膜阀产品型号：G41F产品口径：DN15-300产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

塑料隔膜阀使用范围及结构特点：
1、适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～140℃。
2、过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良。
3、密封件膜片采用F46或PFA制成，耐折次数≥12000次，耐腐蚀性能与F4相当。
4、采用螺杆升降结构，启闭力矩大，平稳性好。



塑料隔膜阀的安装与使用：
两端法兰与管路联接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
顺时针方向旋转手柄为关闭，反之开启。
根据指示器位置可判断开启程度。



塑料隔膜阀产品零件明细表：

序号

名称

材质

序号

名称

材质

1

螺母

A3/1Cr13

10

阀杆

45/1Cr13

2

指示器

45

11

螺栓

A3/1Cr13

3

限位罩

AS/PC

12

螺母

A3/1Cr13

4

压紧螺母

RPP

13

销

45

5

铭牌

PP

14

阀体

RPP/PVDY/CPVC

6

手轮

ABS

15

阀瓣

HT2-40

7

垫片

RPP

16

垫膜

EPDM

8

阀杆螺母

HT20-40/ZQSn5-5-5

17

衬片

PVDF

9

轴承

Gcr15

18

阀片

F46

塑料隔膜阀结构尺寸：

公称通径DN/mm

结构尺寸(mm)

工作压力(MPa)

重量(
