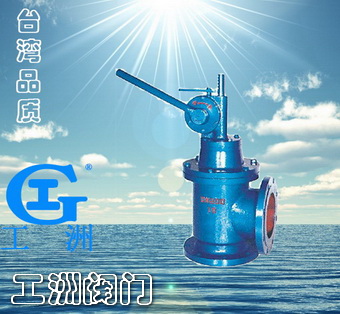

产品名称:手动排泥阀产品型号:SD44X型产品口径:DN15-200产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

手动排泥阀概述:

SD44X型手动排泥阀主要安装于各类水池外,排除水池底部的泥沙用污水。SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。



手动排泥阀工作原理】

SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。



手动排泥阀外形尺寸、法兰连接尺寸】

公称通径DN(mm)|尺寸(mm)|型号
手动型SD44X-1.0
H
L1
L2
D
D1
z-фd
150
670
175
145
280
240
8-23
200
760
225
185
335
295
8-23

手动排泥阀技术参数】

公称压力
适用温度
手动型适用介质
阀标材料
阀瓣材料
阀体齿轮材料
PN1.0MPa
常温
水、污水、泥沙
不锈钢
衬胶板NBR
HT200
