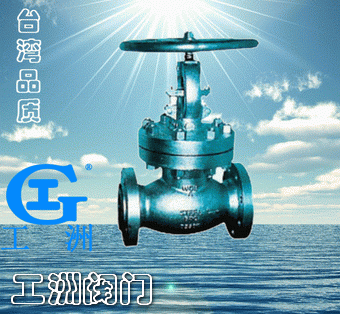

产品名称:铸铜截止阀产品型号:J41W产品口径:DN15-300产品压力:150~2500Lb产品材质:铸铜、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

铸铜截止阀用途:

法兰连接的铸铜截止阀适用于ANSI Class 150~2500Lb,工作温度≤600℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等。

铸铜截止阀结构特点
2.采用中法兰螺纹连接,支管两端为法兰连接结构,可与进口设备配套使用。
3.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、4.阀杆径调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
5.法兰密封采用金属环垫,强度高、密封可靠,耐用性好。
6.1500LB ∽2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料更换可在不停机情况下进行,方便快捷不影响系统运行。

铸铜截止阀主要零件的材料说明:

阀 体

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M ZGCr18Ni9Ti

CF3

CF3M

阀 盖

WCB

12Cr1MoV WC1

12Cr1MoV WC6

12Cr1MoV WC9

12Cr1MoV ZGCr5Mo

304 CF8

316 CF8M

CF3

CF3M

支 架

WCB

WCB

WCB

WCB

WCB

CF8

CF8M

CF3

CF3M

阀 瓣

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M

CF3

CF3M

阀 杆

WCB

WC1

25Cr2MoV

1Cr18Ni9Ti

阀 座

25

304

304

304

304

304

304

304

304

密封环

包覆垫、增强柔性石墨

填 料

增强柔性石墨

阀杆螺母

ZCuA110Fe3
