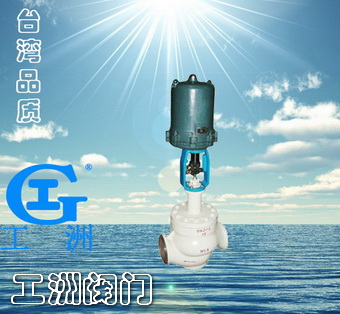

产品名称:防爆电动笼式单座调节阀产品型号:DHSC产品口径:DN40-200产品压力:1.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

结构特点和应用范围:
CV3000-KHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92、VDS4006-92标准。


技术参数和性能指标:

阀体型式:直通单座铸造球形阀
公称通径:40、50、65、80、100、150、200mm
公称压力:ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG
法兰标准:JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接连接:嵌接焊SW(40~50mm)对接焊BW(65~200mm)
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖:压盖型式螺栓压紧式
常温型(P):-17~+230℃
伸长Ⅰ型(EⅠ):-45~-17℃+230~+566℃
伸长Ⅱ型(EⅡ):-100~-45℃
伸长Ⅲ型(EⅢ):-196~-100℃
注:工作温度不准超过各种材料的允许范围
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料


阀内组件:
阀芯型式单座套筒式柱塞型阀芯


套筒形式:分离式套筒
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等


执行机构型式:
DKZ系列电动执行机构;361L系列电子式电动执行机构;SKZ系列电子式电动执行机构;PSL系列电子式电动执行机构
输入信号DKZ执行机构:Ⅱ型0~10mA・DC(输入电阻200Ω);Ⅲ型4~20mA・DC(输入电阻250Ω)
361L执行机构:4~20mA・DC、1~5V・DC(输入电阻250Ω)
SKZ执行机构:4~20mA・DC、1~5V・DC
PSL执行机构:4~20mA・DC


电源电压:DKZ执行机构:220V,50Hz
361L执行机构:220V,50Hz
SKZ执行机构:单相控制220V,50Hz
PSL执行机构:单相控制220V,50Hz;三相控制380V,50Hz


执行机构:
DKZ执行机构:手轮
361L执行机构:离合式
SKZ执行机构:手轮
PSL执行机构:手轮


阀作用型式电关式或电开式


附件:定位器、手轮机构、阀位传送器等


性能:
泄漏量:符合标准ANSIB16.104Ⅳ级,小于额定Cv的0.01%
回差配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1%
基本误差配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料时

可调范围:50:1
