产品名称:缓闭止回阀产品型号:300X产品口径:DN20-600产品压力:1.0-2.5Mpa产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:

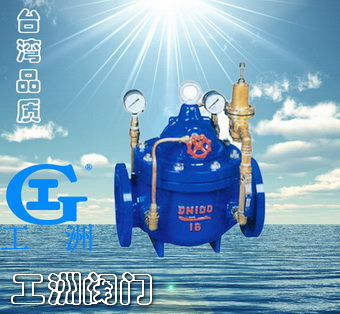

300X缓闭止回阀是能够调控启闭速度的止回阀,在水泵启动或停止运行时,可配合现场调节至最佳开启或关闭速度。可用于高层建筑,减小水锤现象,以达到安全及安静的启闭效果。

应用范围:300X型缓闭止回阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75

工作原理:

当阀门从进口端给水时,水通过微型过滤器、针型阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

结构特点:

缓闭止回阀300X型由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。
缓闭止回阀利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。

标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称零件材料
阀体 阀盖WCB
阀座 阀盘铜合金
密封圈 O型圈丁腈橡胶
阀杆2Cr13
弹簧50CrVA
针型阀铜合金
球阀铜合金
单向阀铜合金
微型过滤器不锈钢

主要尺寸及重量:

公称尺寸
DN
尺寸(mm)
LA1AH1HF
20150200282106172116
25160200282106172116
32180200282106172116
40200210320137225168
50203210320137225168
65216215330145270180
80241220330178289210
100292230410232375284
125330245420286420310
150356260420318450370
200495280430413722463
250622300450502769525
300698320460600906625
3507873404706371480705
4009143604806771027778
4509783604806771027778
5009784107807501110690
60012304568888501286785
