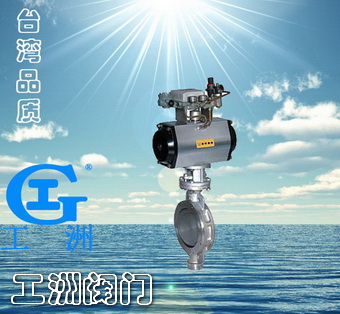

产品名称:气动三偏心调节切断蝶阀产品型号:D673H产品口径:DN50~DN800产品压力:0.6~2.5MPa产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:
气动硬密封调节切断蝶阀采用三维偏心原理设计,弹性密封和硬软多层次密封兼容的加工新工艺,使蝶阀在运行工作时密封可靠,可达到气密封无泄漏,采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构,具有输出力矩大、体积精小、性能稳定可靠等特点。同阀门定位器或电磁阀配套使用可实现比例调节或开关控制。

应用范围:
气动三偏心调节切断蝶阀广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中, 适用于气体、固体颗粒和液体等介质。

结构特点:
气动节能型蝶阀采用三维偏心原理设计,弹性密封和硬软多层次密封兼容的加工新工艺,使蝶阀在运行工作时密封可靠,可达到气密封无泄漏,采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构,具有输出力矩大、体积精小、性能稳定可靠等特点。

标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

安装与维护:
1、安装蝶阀时,应注意阀体上的流向标志,以免流通方向错误,影响使用。

2、蝶阀使用前应确认阀全开的前提下对管道进行冲破洗,以免有焊渣等杂物刮伤密封面。

3、蝶阀一般都设置旁通管路,在检修或更换蝶阀时,可使用旁通管路使用流程照常进行。

4、气动蝶阀可在水平180°范围内竖卧安装,切勿将气动执行器朝下倒装。

5、定位器或电磁阀调试详见说明书。

6、气动执行器曲臂为方头结构,用为手动装置使用,故障时卸掉气源管直接用手动扳手即可实现手动操作。

7、使用过程中如发现填料函渗漏,紧固一下压盖螺栓即可解决。

主要技术参数:

公称通径DN(mm)506580100125150200250300350400450500600700800
额定流量系数(CV)951752703757401400210032504680620081001100015800210002900038000
最大转角(σ°)90°
工作气源压力(MPa)0.4~0.8
工作温度范围-40~250
输入信号(电信号:4~20mA□dc)220VAC、24VDC
公称压力(MPa)1.0、1.6
配用气接管φ6×1(G1/8)φ8×1.5(G1/4)φ12×2(G3/8)
连接型式及标准对夹式、按JB81-94
阀体材料304、316、316Lz中ZG25
阀芯材料304、316、316L
阀座材料316、F4
