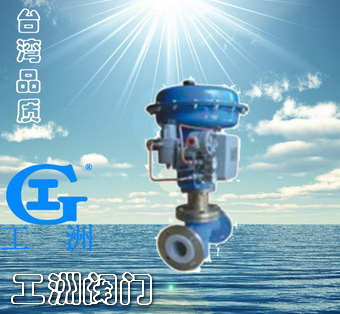

产品名称:气动薄膜衬四氟单座调节阀产品型号:ZJHP产品口径:DN20~DN150产品压力:0.6~2.5MPa产品材质:碳钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:
气动薄膜衬四氟耐腐蚀调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。本调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

应用范围:
薄膜衬氟耐腐蚀调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

结构特点:
1、耐腐蚀。几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好。采用波纹管和填料双重密封,确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏。
4、配用HA执行机构,输出力大、结构紧凑。 产品符合GB/T4213-92。

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

阀内组件:
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料
阀芯型式:单座柱塞型阀芯
流量特性:线性特性和等百分比特性
阀体材料:ZG230-450衬F46
阀座、阀芯材料:2Cr13衬F46
波纹管材料:聚四氟乙烯

调节阀允许压差:

供气压力弹簧范围允许压差
公称通径
G3/4"20253240506580100150
1.40.2~1.0161685532.521.20.8
4.00.8~2.4161616121176.54.52.82.0

调节阀执行机构配置

型式:ZHA(B)多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围:20~100、80~240kPa
供气压力:140~400kPa
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

型号ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
有效面积cm2350350560900
行程mm16254060
弹簧范围KPa20~100(标准):40~200;
80~240; 20~60; 60~100

耐腐蚀调节阀性能

泄漏量:小于阀额定容量的0.01%
回差:带定位器:小于全行程的1%
基本误差:带定位器:小于全行程的±1%
注:采用标准的V型聚四氟乙烯填料
可调范围 30:1

调节阀Kv值和行程

公称通径G3/4"20253240506580100150
阀座直径34567810121520263240506580100150
Kv值0.080.120.200.320.500.801.22.03.25.081220325070100240
额定行程1016254060

耐腐蚀调节阀外形尺寸

公称通径G3/4"20253240506580100150
L116180185200220250275300350480
A267267267267267267350350350470
H401445485495523532697699699817
H1506570807188102140170190



描述:阀门供应网的气动薄膜衬四氟单座调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
