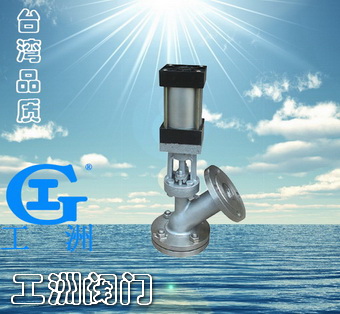

FL641H气动保温夹套放料阀

产品名称：气动保温夹套放料阀产品型号：FL641H产品口径：DN25～DN250产品压力：0.6～2.5MPa产品材质：碳钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

产品介绍：
FL641H型保温夹套气动放料阀又称RTBPFY-V型气动保温放料阀，保温夹套气动放料阀是用气动执行器控制阀门,性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

应用范围：
（一）、气动保温放料阀耐腐蚀性
1、保温夹套气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-29℃,最高温度为425℃。）
2、气动保温放料阀使用介质如颗粒、油品、纸浆、二氧化碳气体（不锈钢材质的最低使用温度为-100℃，最高使用温度为232℃。）
3、气动保温夹套放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃ 浓度＞30%）。
（二）、不锈钢气动放料阀的一般工作温度：≤150℃
（三）、保温气动放料阀压力范围：0.6~2.5MPa
（四）、气动保温放料阀通径范围：25~250mm

结构特点：
放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于放料阀底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。

标准规范：
设计制造标准：HG5-16-79
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：

阀体阀瓣、密封圈、阀杆螺母
壳体试验不锈钢铜


主要尺寸及重量：

口径上展式下展式
DD3HD0DD3HD0
25115115270160115135225160
32135135285160135145300160
40145145355180145160340180
50160160370180160180345180
65180180465220180195425220
80195195480250195215445250
100215215590280215260535280
125245245730300245280585300
150280280775320280330665320
