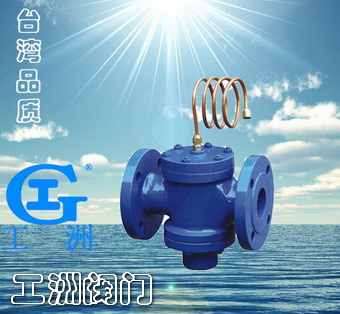

ZYC自力式压差控制阀-工洲阀门台湾品质

产品名称：自力式压差控制阀产品型号：ZYC产品口径：DN15～DN125产品压力：0.6～2.5MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
自立式压差控制阀产品介绍：
ZYC自立式压差控制阀，是一种利用介质自身的压力变化进行自我控制从而保持流经该被控系统介质压差不变的阀门。自立式压差控制阀适用于供暖方式采用双管系统的压差控制。自立式压差控制阀保证系统压差基本不变，降低噪音，平衡阻力，消除热网和水力失调。
自立式压差控制阀应用范围：
自立式压差控制阀适用于供暖方式采用双管系统的压差控制。压差控制范围：定压差型 10KPa、20KPa、30KPa。
阀体、阀盖：灰铸铁、铸钢
阀杆：不锈钢
阀瓣：铸钢
膜片：丁腈橡胶

典型安装示意图
自立式压差控制阀结构特点：
自立式压差控制阀保证系统压差基本不变，降低噪音，平衡阻力，消除热网和水力失调。
自立式压差控制阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
自立式压差控制阀零件材料与工况：
零件名称阀体、阀盖阀杆阀瓣膜片
材料灰铸铁、铸钢不锈钢铸铜丁腈橡胶
自立式压差控制阀主要尺寸及重量：
DN 15 20 25 32 40 50 65 80 100 125
连接方式螺纹法兰
L 110 110 115 130 200 215 230 275 290 310
H(mm) 定压差型 95 110 130 140 190 205 240 300 350 380
流量m3/h 0.2-1 0.3-1.5 0.5-2 1-4 1.5-6 2-8 3-12 5-20 10-30 15-45

零件名称	阀体、阀盖	阀杆	阀瓣	膜片
材料	灰铸铁、铸钢	不锈钢	铸铜	丁腈橡胶

DN		15	20	25	32	40	50	65	80	100	125
连接方式		螺纹			法兰
L		110	110	115	130	200	215	230	275	290	310
H(mm)	定压差型	95	110	130	140	190	205	240	300	350	380
流量m3/h		0.2-1	0.3-1.5	0.5-2	1-4	1.5-6	2-8	3-12	5-20	10-30	15-45
