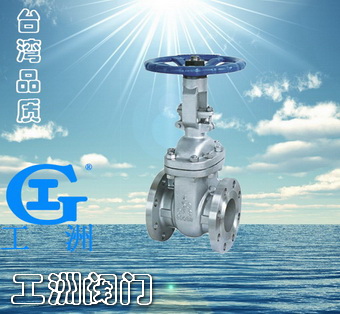

产品名称：高压不锈钢重型闸阀产品型号：Z41W产品口径：DN15～DN600产品压力：0.6～10.0MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
重型不锈钢高压闸阀产品介绍：
重型不锈钢高压闸阀是区别于市场上一些（阀门材料达不到标准、阀门壁厚过薄）轻型不锈钢闸阀的俗称，重型不锈钢高压闸阀的选材考究，材料完全符合国内外相关材质标准的要求。
不锈钢闸阀应用范围：
高压法兰连接的重型不锈钢高压闸阀适用于公称压力PN40～PN160,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。不锈钢重型闸阀适用介质为：水、油品、蒸气、酸、碱、氨、尿素、含硫天然气等。
不锈钢闸阀结构特点：
1、不锈钢闸阀选材考究，符合国内外不锈钢阀门相关标准，材料的全面质量高。
2、产品制造符合国内外先进标准的要求，闸阀密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、闸阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、闸阀采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
不锈钢闸阀标准规范：
设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
零件名称 ZG1Cr18Ni9Ti
304    CF8 ZG00Cr18Ni10
304L    CF3 ZG1Cr18Ni12Mo2Ti
316    CF8M ZG00Cr17Ni14Mo2
316L     CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
闸板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆螺母铝青铜
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
螺栓不锈钢
螺母不锈钢
手轮球墨铸铁、铸钢
主要尺寸及重量：
型号公称通径尺寸(mm)
L D D1 D2 D6 b-f z-Φd H
Z41W-4.0MPa 15 130 95 65 45 40 16-2 4-14 170
20 150 105 75 55 51 16-2 4-14 200
25 160 115 85 65 58 16-2 4-14 215
32 180 135 100 78 66 18-2 4-18 260
40 200 145 110 85 76 18-3 4-18 290
50 250 160 125 100 88 20-3 4-18 345
65 280 180 145 120 110 22-3 8-18 360
80 310 195 160 135 121 22-3 8-18 385
100 350 230 190 160 150 24-3 8-23 430
125 400 270 220 188 176 28-3 8-25 530
150 450 300 250 218 204 30-3 8-25 620
200 550 375 320 282 260 38-3 12-30 780
250 650 445 385 345 313 42-3 12-34 900
Z41W-6.4MPa 15 170 105 75 55 41 18-2 4-14 175
20 190 125 90 68 51 20-2 4-18 200
25 210 135 100 78 58 22-2 4-18 215
32 230 150 110 82 66 24-2 4-23 270
40 240 165 125 95 76 24-3 4-23 300
50 250 175 135 105 88 26-3 4-23 370
65 280 200 160 130 110 28-3 8-23 385
80 310 210 170 140 121 30-3 8-23 400
100 350 250 200 168 150 32-3 8-25 460
125 400 295 240 202 176 36-3 8-30 570
150 450 340 280 240 204 38-3 8-34 660
200 550 405 345 300 260 44-3 12-34 820
250 650 470 400 352 313 48-3 12-41 1000

零件名称	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
阀体/阀盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
闸板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆螺母	铝青铜
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
压盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不锈钢
螺母	不锈钢
手轮	球墨铸铁、铸钢

型号	公称通径	尺寸(mm)
型号	公称通径	L	D	D1	D2	D6	b-f	z-Φd	H
Z41W-4.0MPa	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	200
	25	160	115	85	65	58	16-2	4-14	215
	32	180	135	100	78	66	18-2	4-18	260
	40	200	145	110	85	76	18-3	4-18	290
	50	250	160	125	100	88	20-3	4-18	345
	65	280	180	145	120	110	22-3	8-18	360
	80	310	195	160	135	121	22-3	8-18	385
	100	350	230	190	160	150	24-3	8-23	430
	125	400	270	220	188	176	28-3	8-25	530
	150	450	300	250	218	204	30-3	8-25	620
	200	550	375	320	282	260	38-3	12-30	780
	250	650	445	385	345	313	42-3	12-34	900
Z41W-6.4MPa	15	170	105	75	55	41	18-2	4-14	175
	20	190	125	90	68	51	20-2	4-18	200
	25	210	135	100	78	58	22-2	4-18	215
	32	230	150	110	82	66	24-2	4-23	270
	40	240	165	125	95	76	24-3	4-23	300
	50	250	175	135	105	88	26-3	4-23	370
	65	280	200	160	130	110	28-3	8-23	385
	80	310	210	170	140	121	30-3	8-23	400
	100	350	250	200	168	150	32-3	8-25	460
	125	400	295	240	202	176	36-3	8-30	570
	150	450	340	280	240	204	38-3	8-34	660
	200	550	405	345	300	260	44-3	12-34	820
	250	650	470	400	352	313	48-3	12-41	1000

上海工洲阀门

Z41W高压不锈钢重型闸阀

主要尺寸及重量：
