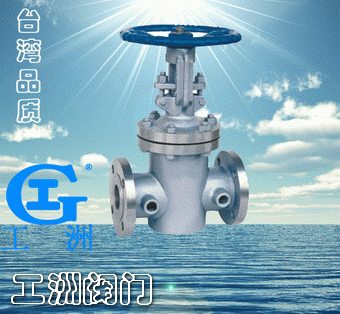

产品名称:保温夹套闸阀产品型号:BZ41H产品口径:DN10~DN300产品压力:0.6~10.0MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:
阀门供应网的保温闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

应用范围:保温闸阀主要用于石油、化工、冶金、制药等各类系统中

标准规范:
设计制造标准:GB/T 12234
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称ZG1Cr18Ni19TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO2WCB
阀体/阀盖ZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO2WCB
闸板ZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO21Cr13
阀杆1Cr189Ti00Cr18Ni101Cr18Ni12MO2Ti00Cr17Ni14MO21Cr13
填料PTFE编织PTFE编织PTFE编织PTFE编织石墨
垫片304+-PTFE304L+PTFE316+PTFE316+PTFE石墨+304
压盖ZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO2WCB
填料压环1Cr189Ti00Cr18Ni101Cr18Ni12MO2Ti00Cr17Ni14MO21Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr189Ti1Cr189Ti1Cr189Ti1Cr189Ti45

主要尺寸及重量:

ZB41H-16C型保温闸阀主要连接尺寸及重量

尺寸DN40506580100125150200250300
Lmm200250265280300325350400450500
Hmm3103583734355006146748189691145
Dmm200240240280300320360400450560

ZB41H-25C型保温闸阀主要连接尺寸及重量

尺寸DN40506580100125150200250300
Lmm200250265280300325350400450500
Hmm35837343550061467481896911451145
Dmm240240280300320360400450560640

ZB41H-64C型保温闸阀主要连接尺寸及重量

尺寸DN40506580100125150200250300
Lmm200250280310350400450550650750
Hmm35837343550051467481896911451145
Dmm240240280300320360400450560640
