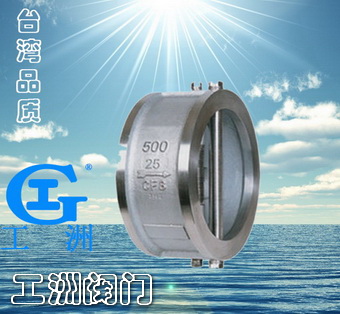

产品名称:蝶式止回阀产品型号:H76H产品口径:DN25~DN300产品压力:0.6~4.0MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:
蝶形止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门。对夹连接蝶式止回阀的作用是只允许介质向一个方向流动,而且阻止方向流动。


应用范围:
蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。


结构特点:
旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。

1、体积小,重量轻,结构紧凑、维修方便
2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭
3、因速闭作用,可防止介质倒流
4、阀体结构长度尺寸小,刚性好
5、安全方便,可用于水平垂直两个方向安装


标准规范:

设计制造标准:JB/T 8937
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008


主要尺寸及重量:
可能发生的故障、原因及消除办法:1、阀体和阀盖连接处渗漏:
(1)螺母拧得不紧或松紧不均匀,可重新调整之。
(2)法兰密封面上有损伤或积有污物,应进行修整密封面或清除污物。
(3)垫片损坏,应更换新垫片。

2、阀瓣与阀座密封面处渗漏
(1)密封面间夹有污物,可清洗干净。
(2)密封面有损伤,重新研磨或重新堆焊及加工。
