产品详细信息产品介绍：

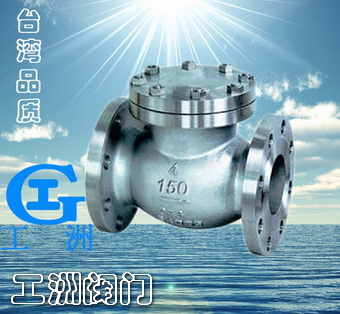

旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。止回阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。
应用范围：
法兰式旋启式止回阀适用于压力PN16~160工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，旋启止回阀适用介质为水、油品、蒸汽、酸性介质等。
结构特点：
旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。
旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360C范围内有一定的自由度，有适当的微量位置补偿。
标准规范：
设计制造标准：GB/T 12236-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
旋启式止回阀主要性能规范
| 型号 | 公称压力 PN/MPa | 试验压力 PS(MPa) | 工作温度 （℃） | 适用介质 | 工作温度（℃） | ||||||
| 壳体 | 密封 | 120 | 200 | 350 | 425 | 450 | 350 | ||||
| 最高工作压力 P/MPa | |||||||||||
| H44Y-4DI | 4.0 | 6.0 | 4.0 | ≤550 | 水、蒸汽、油品 | - | 4.0 | 4.0 | 3.4 | - | 1.0 |
| H44M－4O | ≤450 | 二甲乙苯 | - | - | - | - | 1.8 | - | |||
| H44Y－40P | ≤120 | ||||||||||
| H44W-40P | -20～150 | 苯菲尔溶液 | 3.7 | - | - | - | - | - | |||
| H44W-40R | -20～150 | 硝酸类 | - | - | - | - | - | - | |||
| H44Y－40P1 | ≤550 | 醋酸类 | - | - | - | - | - | - | |||
| H44W-40P1 | 蒸气、空气、油品 | - | 4.0 | - | - | - | 2.2 | ||||
| H44Y-64P1 | 5.1 | 9.6 | 6.4 | - | 4.0 | - | - | - | 2.2 | ||
| H44Y-64I | 水、蒸气、油品 | - | 6.4 | - | - | - | 3.6 | ||||
| - | - | 5.3 | 4.6 | - | 1.6 | ||||||
| 型号 | H44H-16C～250 | H44W-16P～250 | |
| 工作压力（MPa） | 1.6～25 | ||
| 适用温度（℃） | ≤425 | ≤150 | |
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
| 材料 | 阀体、阀盖、阀瓣 | 碳素钢 | 铬镍钛不锈钢 |
| 密封面 | 碳钢堆焊铁基合金 | 本体密封 | |
| 零件名称 | 阀体、阀盖、摇杆 | 阀瓣 | 销轴 | 螺栓 | 螺母 | 垫片 |
| H44Y-4DI H44Y-64I | 铬钼铸钢 | 铬钼钛铸钢 | 铬不锈钢 | 铬钼钒钢 | 铬钼钢 | 不锈钢带与石棉板 聚四氟乙烯 |
| H44M-4O | 碳素铸钢 | 优质碳钢 | ||||
| H44Y/W-40P | 铬镍钛铸钢 | 铬镍钢 | 不锈钢 | |||
| H44W-40R | 铬镍钛铸钢 | - | 聚四氟乙烯 | |||
| H44Y/W-40P1 | 铬镍钛耐热钢 | - | ||||
| H44Y-64P1 | ||||||
| 公称通径 DN/mm | PN40 尺寸 /mm | 重量 / | ||||||||
