X47W油密封旋塞阀-工洲阀门台湾品质

产品名称：油密封旋塞阀产品型号：X47W产品口径：DN50～DN300产品压力：0.6～6.4MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
油密封旋塞阀产品介绍：

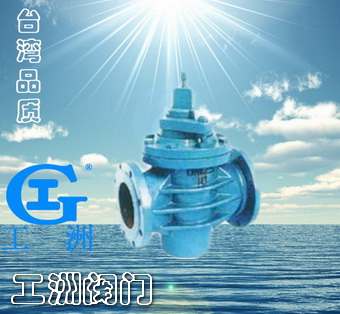

X47W油密封旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。
油密封旋塞阀应用范围：
油密封旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。
油密封旋塞阀结构特点：
公称压力
PN（MPa）试验压力PS（MPa）工作压力
P（MPa）适用介质工作温度
（℃）
壳体密封
1.0 1.5 1.1 1.0 煤气、油品 ≤100
油密封旋塞阀标准规范：
设计制造标准：GB/T 12240-2008、GB/T 22130-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
油密封旋塞阀零件材料与工况：
零件名称阀体、塞子填料垫片
材料灰铸铁橡胶石棉盘根橡胶石棉板
油密封旋塞阀主要尺寸及重量：
公称通径
DN（mm）尺寸（mm）
L D D1 D2 □S z-φd H1
50 170 160 125 100 32 4

公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
	壳体	密封
1.0	1.5	1.1	1.0	煤气、油品	≤100

零件名称	阀体、塞子	填料	垫片
材料	灰铸铁	橡胶石棉盘根	橡胶石棉板

公称通径 DN（mm）	尺寸（mm）
公称通径 DN（mm）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4
