产品名称:软密封偏心旋塞阀产品型号:PLVL、PLVG、PLV产品口径:DN50~DN800产品压力:0.6~6.4MPa产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

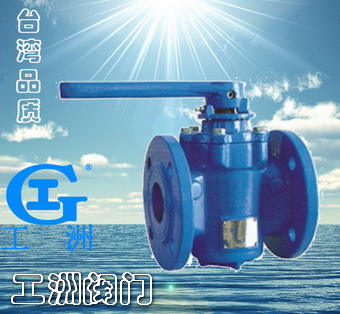

软密封偏心旋塞阀产品介绍:

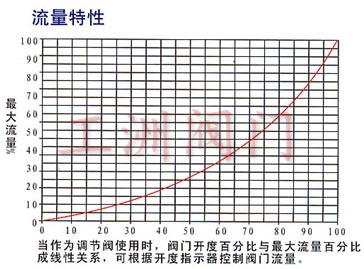

 软密封偏心旋塞阀克服了传统旋塞阀密封性能差且易锈蚀的缺陷,独具的编心密封设计,较传统旋塞阀大大降低了操作扭矩,且最大限度地减少了密封面的磨损,延长了阀门使用寿命。矩形直通流线,水头损失小,流量调节线性佳。其优异的密封性和耐蚀性、理想的操作性能和长久的使用寿命。

软密封偏心旋塞阀应用范围:

 软密封偏心旋塞阀适用于城市污水、工业污水、泥浆及清水等工作环境,作为截流或调节装置使用。

公称通径DN:50~800mm
公称压力PN:1.0MPa
工作温度:0~70℃
强度试验压力:1.5MPa
密封试验压力:1.1MPa
适用介质:污水、原水、清水、空气、油(MBR)
驱动方式:把手式、传动帽式、电动、气动

软密封偏心旋塞阀结构特点:

软密封偏心旋塞阀标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

软密封偏心旋塞阀零件材料与工况:

阀体、阀盖、压盖旋塞阀座轴承V型密封圈
球墨铸铁球墨铸铁外包NBR或EPOM纯镍、不锈钢或特种材料青铜或黄铜NBR

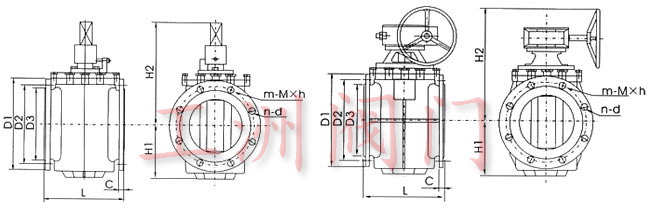

软密封偏心旋塞阀主要尺寸及重量:



DND1D2D3Cn-dm-M×nLH1H2
PLVL型PLVS型PLVG型PLVE型PLVP型
5016512599194-Φ19-17884143225265315265
65185145118194-Φ19-19093143225265315265
80200160132194-Φ194-M16通孔203109174225312373340
100220180156198-Φ19-229128174225312373340
125250210184198-Φ19-254128174225312373340
150285240211214-Φ234-M20 通孔267165--444481488
200340295266214-Φ234-M20 通孔292198--464508558
250395350319248-Φ234-M20深30330249--527630729
300445400370258-Φ234-M20深30356290--710666798
3505054604292612-Φ234-M20深30432330--723767-
4005655154802812-Φ294-M24深36450355--749881-
4506155655302816-Φ284-M24深36450355--749881-
5006706205822912-Φ288-M24深36660427--9031015-
6007807256823012-Φ318-M27深40762567--10151202-
70089584079432.516-Φ318-M27深40865633--13931351-
80010159509013516-Φ348-M30深45965633--13931351-
