X47X美标压力平衡式倒装油密封旋塞阀-工洲阀门台湾品质

产品名称：美标压力平衡式倒装油密封旋塞阀产品型号：X47X产品口径：DN15～DN350产品压力：Class150～Class900产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
产品介绍：
美标旋塞阀适用于公称压力CLASS150-CLASS1500，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
应用范围：
压力平衡式倒装油密封美标旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构特点：
1、美标旋塞阀产品结构合理、密封可靠、性能优良、造型美观；
2、美标油密封旋塞阀倒装压力平衡的结构，开关动作轻；
3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
标准规范：
设计制造标准：API599、API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API 598
公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

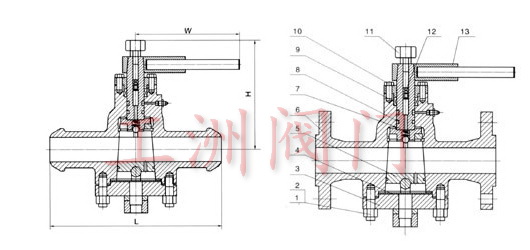

零件材料与工况：
序号名称材质
1 双头螺栓 ASTM A194-2H、A194-8、A194-8M
2 六角螺母 ASTM A194-2H、A194-8、A194-8M
3 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4 垫片柔性石墨+不锈钢
5 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8 “O”型圈丁腈橡胶NBR
9 填料柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 加油嘴
12 止回阀
13 手柄 ASTM A47-32510、A216 WCB

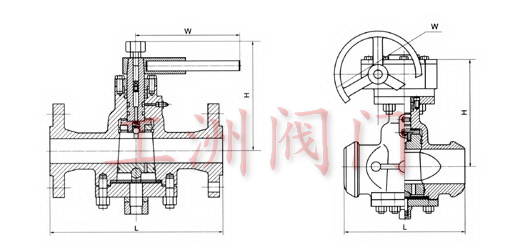

主要尺寸及重量：
型号 X47-150LB
压力等级 150LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量（kg） 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370
注:四寸及以上为蜗轮操作4"
型号 X47-300LB
压力等级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380
重量（kg） 12 14 16 19 21 24 31 36 61 86 130 190 255 380 560
注:四寸及以上为蜗轮操作4"
型号 X47-600LB
压力等级 600LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量（kg） 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250
注:四寸及以上为蜗轮操作4"
型号 X47-900LB
压力等级 900LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 60 600 820 1000 1000 300 300 320 320 350 380 380
重量（kg） 17 29 21 24 30 37 44 65 110 160 255 380 810 1050 1460
