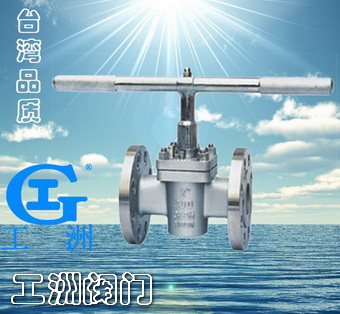

X43F软密封卡套旋塞阀-工洲阀门台湾品质

产品名称：软密封卡套旋塞阀产品型号：X43F产品口径：DN25～DN350产品压力：1.0-10.0Mpa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
产品介绍：
软密封卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套,阀门没有空腔给介质积聚,金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况、双向流动，使用安装更方便。卡套软密封旋塞阀适用于公称压力CLASS150～CLASS900，工作温度为-29℃～180℃的石油、化工、制药、化肥、电力行业等。
应用范围：
软密封卡套旋塞阀适用于公称压力CLASS150～CLASS900，工作温度为-29℃～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构特点：
1、卡套软密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、软密封卡套旋塞阀阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、软密封卡套旋塞阀双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
产品性能规范
公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5
标准规范：
设计制造标准：API599，API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598.API6D
零件材料与工况：
序号名称材质
1 阀体 ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4 垫片柔性石墨+不锈钢
5 调整垫 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6 阀盖 ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7 调整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 手柄 ASTM A105-WCB
主要尺寸及重量：
型号 X43F-150LB
压力等级 150LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 8.5 9.5 10.5 12 14 18 22 26 40 60 70 130 219 381 520
注:四寸及以上为蜗轮操作4"
型号 X43F-300LB
压力等级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 9.5 10.5 12 14 16 20 24 29 53 75 85 185 230 390 550
注:四寸及以上为蜗轮操作4"
型号 X43F-600LB
压力等级 600LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 11 13 17 20 23 27 31 36 72 98 141 245 330 515 710
注:四寸及以上为蜗轮操作4"
型号 X43F-900LB
压力等级 900LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 13 16 21 24 28 32 40 47 91 117 165 285 420 610 860

公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

序号	名称	材质
1	阀体	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4	垫片	柔性石墨+不锈钢
5	调整垫	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6	阀盖	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7	调整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	手柄	ASTM A105-WCB

型号		X43F-150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	520

型号		X43F-300LB
压力等级		300LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

型号		X43F-600LB
压力等级		600LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

型号		X43F-900LB
压力等级		900LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		13	16	21	24	28	32	40	47	91	117	165	285	420	610	860
