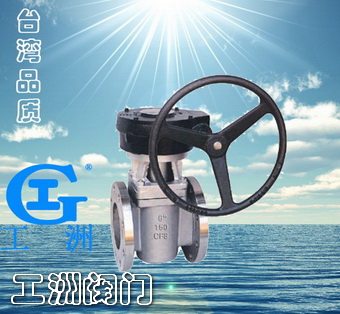

产品名称:美标旋塞阀产品型号:X47X产品口径:DN25~DN300产品压力:1.0-10.0Mpa产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:

 美标旋塞阀适用于公称压力CLASS150-CLASS1500,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能。零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

应用范围:

 美标旋塞阀适用于公称压力CLASS150~CLASS1500的石油、化工、制药、化肥、电力行业等各种工况的管路上。

结构特点:

①旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。

②钢制旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。

③旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不锈钢制成的美标旋塞阀门是食品工业和制药工业的最佳选择。

标准规范:

设计制造标准:API 600
结构长度标准:ASME B16.10
连接法兰标准:ASME B16.5
压力温度等级:ASME B16.34
试验检验标准:API 598

零件材料与工况:

阀体、阀盖塞体调节阀调节垫片O形圈工作温度适用介质
WCBWCBF6PTFE
增强PTFE
氟橡胶-29~340℃水、蒸汽、天然气、石油、石油产品、硝酸、醋酸
A105A105F6
CF8F304F304
CF3F316F316PTFE耐酸220℃
CF8MF304LF304L
CF3MF316LF316L

主要尺寸及重量:

磅级尺寸dLDD1D2bz-φdfLoHXW
1501/213108896035-4-162149121--
3/419117987043-4-162149121--
1251401287951114-162181124--
21/2381651279873144-162229140--
25117815212192164-192305159--
21/264191178140105174-192460191--
376203191152127194-192460191--
4102229229191157248-192762229--
6152267279241216258-222-536222305
8203292343298270298-222-565400460
102543304063623243012-252-616400460
3001/213140956735144-162149121--
3/4191521178343164-192149121--
1251591248951174-192181124--
21/23819115611473214-222229140--
25121616512792228-192305159--
21/264241191149105258-222460191--
376283210168127298-222460191--
4102305254200157328-222762229--
61524033182702163712-222-546222305
82034193813002704112-252-565400460
102544574453873244816-292-616400460

旋塞阀的使用注意事项:

1、旋塞阀的启闭状态是通过阀杆状态进行判断,阀杆的外端是正方形,其上所标示的直线与阀体方向垂直时表示阀体为关闭状态,与阀体方向平行时表示阀体为开启状态。

2、旋塞阀的开关不能使用人手操作,而需使用专用扳手,以尽量减少因打滑而可能造成的安全事故,同时扳手也尽量不使用活动扳手,减少启闭时打滑的几率。

3、旋塞阀开启时应按照操作要求检查所有必要项目,之后缓慢开启阀门,开启时操作人员还应注意不要站在密封面方向,避免一旦介质泄漏可能带来的安全事故,在遇到流体为酸碱流体时,操作人员须佩戴防护面具。

4、旋塞阀如配有管道视镜,则操作人员应在开启后,观察管道内是否有流体通过,在检查确认无误后才可离开现场。
