产品名称:Y型拉杆伸缩过滤器产品型号:SY4P、YSTF产品口径:DN15~DN500产品压力:1.0-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

伸缩过滤器产品介绍:

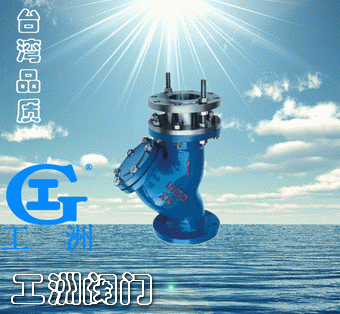

Y型拉杆伸缩过滤器,是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单,流阻小,可在线排除污物而不需拆除。Y型拉杆伸缩过滤器还具有安装长度可调,装拆方便的特点。可根据需要设置滤网目数,通常滤网目数范围:水18~30目、蒸气40~100目、油100~480目。



伸缩过滤器应用范围:
Y型拉杆伸缩过滤器可根据需要设置滤网目数,通常滤网目数范围:水18~30目、蒸气40~100目、油100~480目。



伸缩过滤器结构特点:

零件名称管体滤网伸缩拉杆O形圈
材料灰铸铁或球墨铸铁铸钢不锈钢碳钢镀锌丁腈橡胶



伸缩过滤器主要尺寸及重量:

SY4P-10/16/25型

DN6580100125150200250300350400450500
L螺纹
法兰250280350400440500580670780850850100
H螺纹
法兰198210250305358450503578598618693765
H1螺纹
法兰2702953444224856027108158448729781080

YSTF-10/16型

DN506580100125150200250300350400
L30032038043050055065077590010251150
H155183210250305358450503578598618
H1195245295344415485602710815844872
