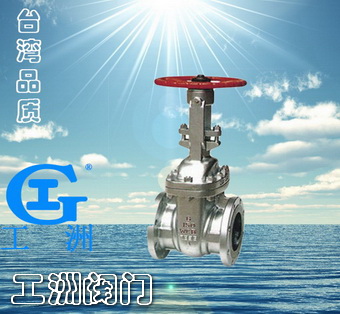

WZ41H国标波纹管闸阀-工洲阀门台湾品质

产品名称：国标波纹管闸阀产品型号：WZ41H产品口径：DN15-DN600产品压力：1.6-25.0Mpa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
产品结构特点
国标波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
技术规范
结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
GB12234
结构长度
GB12221
连接法兰
GB9113、JB79、HG20596
试验和检验
JB/T 9092、GB/T13927

产品性能规范
公称压力（MPa）壳体试验压力（MPa）密封试验压力(MPa) 适用温度(℃) 使用介质
1.6 2.4 1.76 ≤350℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
主要零部件材质
序号名称材质
1 阀体 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 阀板 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
5 支架 WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6 垫片柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7 阀盖 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料柔性石墨
11 填料压盖 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 阀杆螺母铜合金
13 手轮 WCB QT400-18

型号 WZ41-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 8 9 10 15 22 30 43 57 73 105 150 190 270 380 480
型号 WZ41-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 9 10 12 17 23 34 50 65 82 115 165 210 300 420 540
型号 WZ41-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560

结构形式	BB-BG-OS & Y
驱动方式	手动
驱动方式	电动
设计标准	GB12234
结构长度	GB12221
连接法兰	GB9113、JB79、HG20596
试验和检验	JB/T 9092、GB/T13927

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

序号	名称	材质
1	阀体	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	阀板	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	阀杆	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
5	支架	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6	垫片	柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7	阀盖	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB QT400-18

型号	WZ41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	43	57	73	105	150	190	270	380	480

型号	WZ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	17	23	34	50	65	82	115	165	210	300	420	540

型号	WZ41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560
