产品名称:气动球阀产品型号:Q641F产品口径:DN15-200产品压力:1.0-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

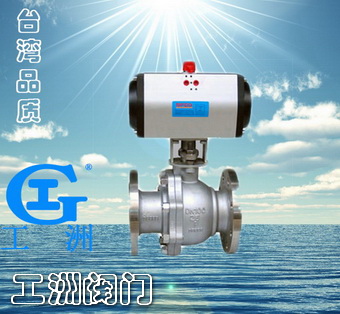

Q641F气动球阀概述:
Q641F系列气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

气动球阀主要性能规范

公称通径DNmm

15-250

公称压力PNMPa)

1.6

公称压力PSMPa)

强度试验

2.4

密封试验

1.76

材料\材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球芯



2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙烯对位聚苯

填料

聚四氟乙烯柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃300℃

执行器

型号

BAW系列、GT系列、SW系列

气源压力

0.4-0.7Mpa

气动球阀订购气动阀门产品须知

1、请在订货时提供详细口径规格、交货地地、交货时间。

2、根据管道需要,决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。

3、可选配控制附件:(1)单电控电磁阀(断电进常闭或常开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,(4)气源处理三联件。特殊使用环境(易燃易爆场合),何选防爆型。

Q641F-16型气动球阀主要尺寸及执行器配置

公称通径DN(mm)

尺寸(mm)

执行器型号

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GTD52/GT63K

20

117

105

75

55

14

4-14

GT63/GT63K

25

127

115

85

65

14

4-14

GT63/GT83K

32

140

135

100

78

16

4-18

GT83/GT83K

40

165

145

110

85

16

3

4-18

GT83/GT110K

50

178

160

125

100

16

4-18

GT83/GT110K

65

190

180

145

120

18

4-18

GT110/GT127K

80

203

195

160

135

20

8-18

GT127/GT127K

100

305

215

180

155

20

8-18

GT127/GT160K

125

256

245

210

185

22

8-18

GT160/GT190K

150

394

280

240

210

24

8-23

GT190/GT210K

200

457

335

295

265

26

12-23

GT254/BAW20S

250

533

405

335

320

30

12-25

AW17/AW20S
