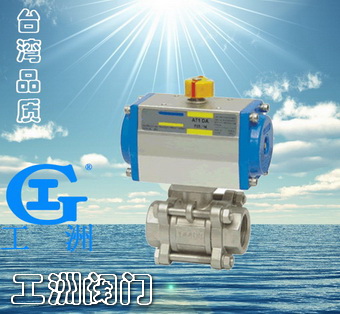

产品名称:内螺纹气动球阀产品型号:Q611F产品口径:DN6-100产品压力:1.0-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息
Q611F内螺纹气动球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

公称通径DN(mm)
6-100
公称压力PN(MPa)
1.6
公称压力PS(MPa)
强度试验
2.4
密封试验
1.8
材料\材料代号
C
P
R
主要零件
阀体
WCB
CF8304
CF8M316
球体
WCB
CF8304
CF8M316i
阀杆
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增强聚四氟乙烯对位聚苯
填料
聚四氟乙烯柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃-300℃
气动装置
型号
OBD系列
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
Gb12221
/
GB/T13927
GB13927

安装尺寸表:

口径
(mm)
尺寸(mm)
气动装置型号(仅供参考)
三段式
对焊式
承插爆式
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1~14.3
9.5
GTD52
10
3/8
65
12.7
65
12.7
18
65
12.7
17.55~17.8
9.5
GTD52
15
1/2
67
15
67
15.8
24
67
15
21.7~21.95
9.5
GTD52
20
3/4
82
20
82
20
28
82
20
27.05~27.3
11.1
GTD63
25
1
91
25
91
25
34
91
25
33.8~34.05
12.7
GTD63
32
11/4
108
32
108
32
41
108
32
42.55~42.8
14.3
GTD83
40
11/2
129
38
129
38
49
129
38
48.65~48.9
15.89
GTD83
50
2
148
50
148
50
62
148
50
61.1~61.35
17.4
GTD83
65
2
186
64
193
64
78
/
/
/
/
GTD110
80
3
206
78
222
78
94
/
/
/
/
GTD110
100
4
240
98
273
98
124
/
/
/
/
GTD127
