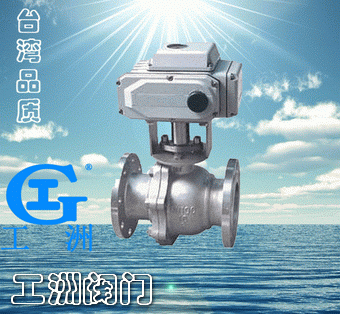

Q941F电动球阀-工洲阀门台湾品质

产品名称：电动球阀产品型号：Q941F产品口径：DN6-200产品压力：1.0-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
Q941F电动球阀用途
　　电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

　　球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。

　　球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
　　
电动球阀技术参数
公称通径DN(mm) DN15～DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40～+180℃ -40～+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料聚四氟乙烯(常温)、特制PPL(高温)

电动球阀主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25
