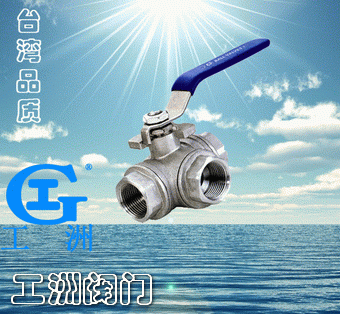

产品名称:螺纹三通球阀产品型号:Q14F、Q15F产品口径:DN15-50产品压力:1.0-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息
螺纹三通球阀概述
公称压力:2.5MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

螺纹三通球阀性能参数与主要尺寸

序号NO
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
阀盖
不锈钢CF8M/CF8
3
不锈钢CF8M/CF8
4
球垫
聚四氟乙烯PTFE
5
阀杆
不锈钢CF8M/CF8
6
填料
聚四氟乙烯PTFE
7
中口
聚四氟乙烯PTFE
8
大薄片
聚四氟乙烯PTFE
9
压盖螺母
不锈钢CF8M/CF8
10
手柄
不锈钢CF8M/CF8
11
流向指示牌
ALUMINUM
12
华司
不锈钢CF8
13
螺帽
不锈钢CF8
14
锁定装置
不锈钢CF8
15
皮套
塑料
16
盲盖
不锈钢CF8M/CF8

螺纹三通球阀L型主要尺寸                                                                单位:mm

SIZE
d
L
H
D1
B
W1
W2
h
重量WT(g)
1/2"
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
530
3/4"
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
700
1"
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
980
1 1 / 4 "
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
1950
1 1 / 2 "
32.0
114
83
145
57.0
25.4
38.1
1/4-20UNC
2950
2"
38.1
142
96
204
71.0
25.4
38.1
1/4-20UNC
4450

螺纹三通球阀T型主要尺寸                                                                              单位:mm

SIZE
d
L
H
D1
B
F
G
W1
W2
h
重量WT(g)
1/2"
12.7
75
59
126
71.0
235
37.5
22.4
35.0
10-24UNC
530
3/4"
16
85
64
126
81.5
390
42.5
22.4
35.0
10-24UNC
725
1"
20
100
80
145
102.0
505
51.5
22.4
35.0
10-24UNC
1000
1 1 / 4 "
25
115
90
145
108.5
510
57.5
25.4
38.0
10-24UNC
2000
1 1 / 2 "
32
125
96
204
121.0
580
63.0
25.4
38.1
1/4-20UNC
3000
2"
38.1
148
106
204
138.5
655
73.0
25.4
38.1
1/4-20UNC
4650
