产品名称:蝶型双瓣式止回阀产品型号:H76X/H产品口径:DN50~DN1000产品压力:1.0-32.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

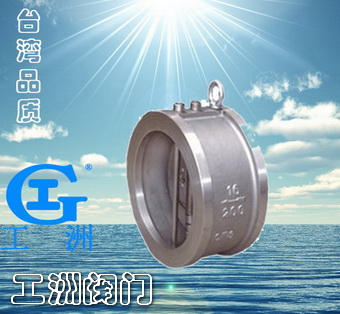

H76X/H蝶型双瓣式止回阀概述:
    本厂生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。

主要零部件材料:

零件名称
阀体
阀瓣
阀杆
弹簧
阀座
材 料
铸铁、铸钢
碳钢
不锈钢
不锈钢
丁腈 橡胶

对夹式止回阀主要技术参数:

型 号
公 称 压 力 PN(MPa)
强度试验压力(MPa)
密封试验压力(MPa)
适用 温度
适用 介质
H76X-10
1.0
1.5
1.1
≤80℃
清水
污水
H76X-16
1.6
2.4
1.76

对夹式止回阀主要外形尺寸:

公称通径 DN(mm)
L(mm)
H(mm)
D(mm)
1.0MPa
1.6MPa
50
43
60
105
105
65
46
73
124
124
80
64
89
142
142
100
64
110
162
162
125
70
141
192
192
150
76
168
218
218
200
89
219
272
273
250
114
273
328
328
300
114
324
378
384
350
127
356
438
444
400
140
418
489
495
450
152
457
540
555
500
152
526
594
616
600
178
626
695
734
700
229
672
810
804
800
241
778
916
910
900
241
878
1016
1010
1000
300
914
1124
1128
