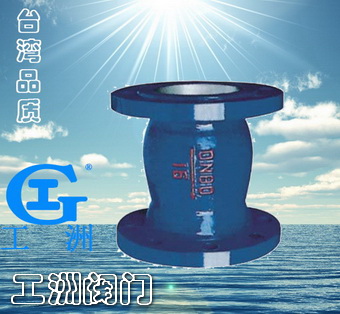

HC42X静音止回阀

产品名称：静音止回阀产品型号：HC42X产品口径：DN40～DN500产品压力：1.0-2.5Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

HC42X静音止回阀概述
　　本公司生产的DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。



主要技术参数

型号

DRVZ/T-10

DRVZ/T-16

DRVZ/T-25Q

公称压力

PN1.0MPa

PN1.5MPa

PN2.5MPa

公称通径

DN50～DN300(mm)

最高工作压力

1.0MPa

1.6MPa

2.5MPa

密封试验压力

1.1MPa

1.76MPa

2.75MPa

壳体试验压务

1.5MPa

2.4MPa

3.75MPa

静音式止回阀主要零部件

零件名称

材料

阀体、导流体

灰铸铁、球墨铸铁、铸钢

阀座、轴瓦、阀瓣、轴

青铜或铬不锈钢

弹簧

不锈钢

主要连接尺寸
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)

公称通径(mm)

L(mm)

50

120

65

150

80

180

100

240

125

300

150

350

200

450

250

500

300

550

350

575

400

600

450

650

500

700
