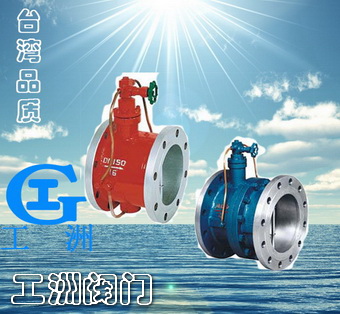

HH49X微阻缓闭消声止回阀

产品名称：微阻缓闭消声止回阀产品型号：HH49X产品口径：DN150-800产品压力：1.0-2.5Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息
HH49X微阻缓闭消声止回阀概述:
　　 HH48X，HH49X微阻缓闭消声止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。其主要特点：1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。4、橡胶缓冲，启闭平稳，无震动，无噪音。5、比老式止回阀流阻小，有明显的节能效果。

微阻缓闭消声止回阀性能规范：
型　号
HH49X-10
HH49X-16
公称压力
PN1.0MPa
PN1.6MPa
公称通径
DN150～800mm
DN150～800mm
密封试验压力
1.1MPa
1.76MPa
壳体试验压力
1.5MPa
2.4MPa
主要零件材料
阀　　体
灰铸铁或球墨铸铁
灰铸铁或球墨铸铁
阀　　瓣
铝青铜
铝青铜
阀　　杆
不锈钢
不锈钢
弹　　簧
不锈钢
不锈钢
阀座密封面
橡胶
橡胶

微阻缓闭消声止回阀主要外形尺寸：
公称通径DN
尺　　　　　　　寸　　　　　(mm)
mm
in
D
D1
D2
H
H1
L
Z-фd
螺栓
150
6
280
240
210
228
172
210
8-ф23
8-M20
200
8
335
295
265
270
210
230
8-ф23
8-M20
250
10
390
350
320
305
240
250
12-ф23
12-M20
300
12
440
400
368
367
264
270
12-ф23
12-M20
350
14
500
460
428
422
294
290
16-ф23
16-M20
400
16
565
515
482
462
324
310
16-ф23
16-M22
450
18
615
565
532
497
351
330
20-ф25
20-M22
500
20
670
620
585
532
379
350
20-ф25
20-M22
600
24
780
725
685
607
434
390
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
800
32
1010
950
905
792
549
470
24-ф34
24-M30
