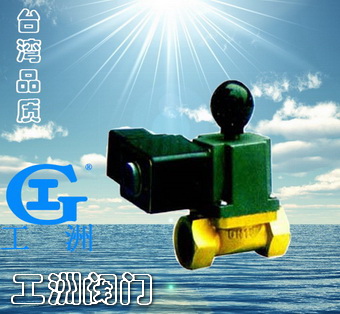

ZCRH电磁紧急切断阀

产品名称：电磁紧急切断阀产品型号：ZCRH产品口径：DN10-50产品压力：1.6-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

■产品用途

     ZCRH系列电磁阀紧急切断阀是新型的燃气管道的安全配套装置，它安装于家庭燃气管道与可燃气气报警器配套使用。当报警器周围环境中存有益出的可燃气并达到预定的浓

度时，报警器就发出声噶报警，同时给紧急切断脉冲信号，迅速自动切断管道供气，保障人身及财产安全。

■技术参数

     产品结构：直动式

     公称压力：1.0Mpa

     工作压差：0~0.05Mpa

     工作介质：煤气、天然气、液化石油气等无腐蚀性液体

     介质温度：-15℃~60℃

     关闭时间：＜1秒

     电源带奶牙及功率：220V/50Hz      4VA

                       DC24V          3.4VA

                       DC12V          3VA

     安全等级：普通型     Ex型（定货时型号前加B）

控制方式：不间断输入或脉冲电磁力

■工作原理

     ZCRH系列切断阀是常开型脉冲触发式电磁阀，具有事故自锁及手动复位功能。

     1、切断并在日常工作中处于常开状态，电磁线圈处于短开状态，不消耗电能。

     2、当事故发生时，切断阀线圈瞬间通电，触发切断阀快速关闭，不会重新自动打开。

     3、再接通气源时，人工重新向上提拉复位杆，听到“咔”的一声表明阀已打开，此时

松开也不会切断，开启阀门，恢复供气。

■结构尺寸外型图

DN

G

L

H

15

1/2

70

90

20

3/4

80

110

25

1

90

130

32

1 1/4

140

150

40

1 1/2

156

170

50

2

180

190
