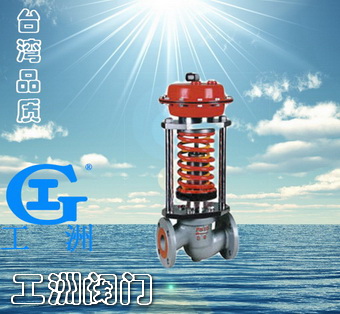

| 产品名称： | 自力式压力调节阀 |
| 产品型号： | ZZYP |
| 产品口径： | DN20-200 |
| 产品压力： | 1.6-6.4Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
ZZYP型自力式压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。 |
类别 | 型号 | 类别 | 型号 | 单座压闭型 | ZZYP-16～64B | 单座压闭型 | ZZYP-16～64K | 双座压闭型 | ZZYN-16～64B | 双座压闭型 | ZZYN-16～64K | 套筒压闭型 | ZZYM-16～64B | 套筒压闭型 | ZZYM-16～64K |
压闭型：用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
压开型：用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。 |
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 阀座直径DN（mm） | 10 | 12 | 15 | 20 | 额定流量系数Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 允许压差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | 公称压力（MPa） | 1.6 4.0 6.4 | 固有流量特性 | 快开 | 保证调压阀正常工作
的最小压差P（MPa） | 0.05 | 压力分段范围（KPa） | 15～50 40～80 60～100 80～140 120～80
160～220 200～260 240～300 280～350 330～400
380～450 430～500 480～560 540～620 600～700
680～800 780～900 800～1000 900～2000 | 工作温度℃ | 液体≤140;气体≤80；配冷凝器和散热片≤350 | 适合介质 | 气体、蒸汽、低粘度液体 | 法兰尺寸、型式 | PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） |
|
|
