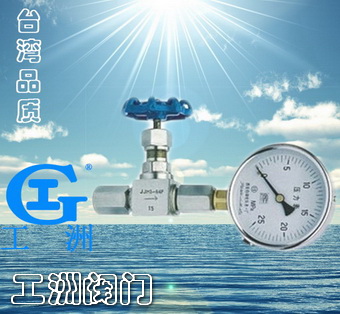

产品名称:压力表针型阀产品型号:JJM1产品口径:DN5产品压力:1.6-32.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息
压力针型阀主要零件材料Materials for main parts

零件名称
Part name
阀杆、阀盖、螺栓Body,Bonnet bolt
阀杆、阀瓣密封圈Stem,Disc,Gasket
填料
Packing
垫片
Gasket
手柄
Hande
JJM1-160-DN5
铬镍不锈钢Cr.NiStainlesss steel
不锈钢
Stainless steel
聚四氧乙稀、柔性石墨PTEF,Soft graphite
橡胶石棉板Latex asbestos
优质碳钢
High grade
Garbon steelll

压力表针型阀主要性能规范Chief property and specifieation

型号
Type
公称压力
(MPa)
Nominal
pressure
试验压力PS(MPs)
Test pressure
工作压力(MPa)
Working
pressure
工作温度(℃)
Working
temperature
适用介质Applicable
mediun
壳体Shell
密封
(液)Seal
密封
(气)Seal
JJM1-160-DN5
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油气水、油品等Petroleun gas Water,
Oil etc.
C≤425℃

压力表针型阀主要外形及连接尺寸Main external and connecting dimensions(mm)

型号Type
公称直径DN(mm)Nominal
dameter
尺寸Dimensions
重量(Kg)Weight
L1
Do
L2
H
H1
L3
M1
M2
JJM1-160
5
116
65
85
98
105
40
M20×1.5左
M20×1.5
1.0
