产品详细信息结构特点和用处

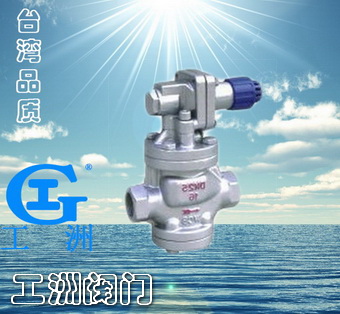

YG13H内螺纹高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、 提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
主要技术参数和性能指标
公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa)* | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.0 | 1.6 |
最高进口压力(Mpa) | 1.0 | 1.6 |
出口压力范围(Mpa) | 0.04-0.6 | 0.04-1.0 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
最小压差(Mpa) | 0.05 | 0.07 |
渗漏量 | GB12245-1989 | |
*：壳体试验不包括膜片、顶盖
主要零件材料
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB |
阀座阀瓣 | 2Cr13 |
缸套活塞 | 铝铁青铜 |
膜片 | PH15-7Mo |
活塞环 | 对位聚苯 |
导阀座导阀瓣 | 2Cr13 |
主阀弹簧 | 50CrVA |
导调主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
流量系数(Cv)
DN | 25 | 32 | 40 | 50 | 65 | 80 |
Cv | 4 | 6.5 | 9 | 16 | 25 | 36 |
