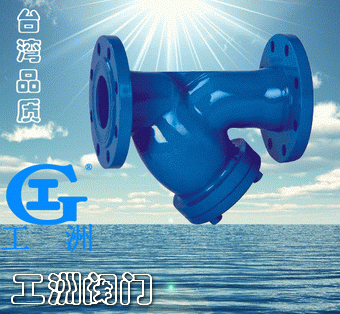

| 产品名称： | 法兰过滤器 |
| 产品型号： | Y型 |
| 产品口径： | DN20～DN500 |
| 产品压力： | 1.0-4.0Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
法兰过滤器用途及特点：
Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。 |
法兰过滤器主要技术参数：
公称压力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 耐压试验压力(MPa) | 1.1 | 1.8 | 3.8 | 4.4 | 工作压力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
|
法兰过滤器主要连接外型尺寸：
公称通径 | L | H | H1 | DN20 | 155 | 100 | 150 | DN25 | 160 | 100 | 150 | DN32 | 180 | 110 | 160 | DN40 | 200 | 115 | 170 | DN50 | 230 | 155 | 195 | DN65 | 220 | 200 | 270 | DN80 | 250 | 210 | 295 | DN100 | 305 | 250 | 345 | DN125 | 350 | 305 | 425 | DN250 | 480 | 360 | 485 | DN200 | 500 | 450 | 605 | DN250 | 550 | 505 | 710 | DN300 | 600 | 580 | 815 | DN350 | 700 | 600 | 845 | DN400 | 780 | 620 | 875 | DN450 | 850 | 700 | 980 | DN500 | 900 | 765 | 1080 |
|
|
