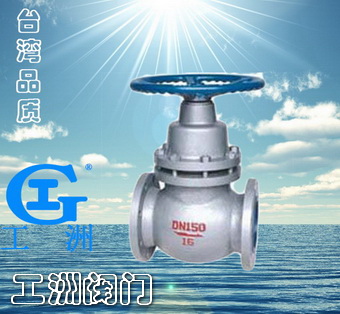

产品名称:柱塞闸阀产品型号:UZ41SM产品口径:DN15-400产品压力:1.6-4.0MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

柱塞型闸阀的结构

     柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。

在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。

柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。

柱塞式闸阀的性能规范

阀体材料

适用温度

适用介质

压力范围

铸钢

250

水、蒸汽、油品

PN1.6-4.0MPa

铸铁

180

水、蒸汽、油品

PN1.6

不锈钢

200

硝酸、醋酸

通径范围

含钼不锈钢

200

氮、氢、尿素等

DNl15-400mm

柱塞式闸阀的实验压力

实验项目

实验介质

实验压力

压强实验

1.5PN

高压密封试验

1.1PN

低压气密封试验

0.5-O.7MPa
