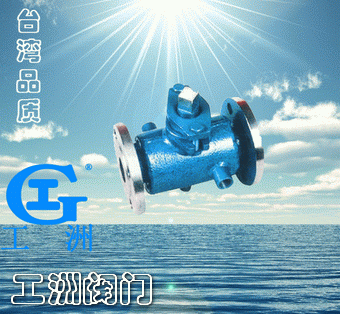

产品名称:二通保温旋塞阀产品型号:BX43W产品口径:DN20-200产品压力:1.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

二通保温旋塞阀主要性能规范

型号

公称压力
PN(MPa)

试验压力PS(MPa)

工作压力
P(MPa)

适用介质

工作温度

壳体

密封

BX43W-1.0P

1.0

1.5

1.1

1.0

硝酸类等

≤100

BX43W-1.0C

1.0

1.5

1.1

1.0

非腐蚀、弱腐蚀

≤100

二通保温旋塞阀基本尺寸

口径(DN)

L

D

D1

D2

z-Φd

20

150

105

75

55

4-Φ14

25

160

115

85

65

4-Φ14

32

190

135

100

78

4-Φ18

40

200

145

110

85

4-Φ18

50

220

160

125

100

4-Φ18

65

280

180

145

120

4-Φ18

80

300

195

160

135

4-Φl8

100

340

215

180

155

8-Φ18

125

350

245

210

185

8-Φ18

150

400

280

240

210

8-Φ18

200

450

335

295

265

8-Φ23

二通保温旋塞阀主要零件材料

零件名称

阀体、塞子

填料

BX43W-1.0P
BX43W-1.0R

不锈钢

石墨盘根

BX43W-1.0C

铸钢
