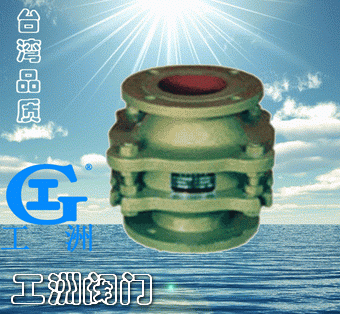

ZGB-1波纹型阻火器

产品名称：波纹型阻火器产品型号：ZGB-1产品口径：DN50~300产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

波纹型阻火器概述：

ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合格,该产品广泛用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。


波纹型阻火器性能及特点：
• 该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火
.易检修，安装方便，检查时不用拆卸呼吸阀。耐烧性能合格，耐烧试验1小时无回火现象。
•  阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。

波纹型阻火器适用范围：
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。

波纹型阻火器维修与保养：
为了确保阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。
•  阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。
•  发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
•  重新安装阻火层芯子时，应保证结合面严密不得漏气。

波纹型阻火器零部件材料：

阀体材料
碳钢WCB、不锈钢304、316、
阻火芯件材料
不锈钢防爆阻火波纹板
密封件材料
耐油石棉橡胶、四氟PTFE
环境温度 ℃
≤480
公称压力(MPa)
0.6~5.0
防爆级别
BS5501:ⅡA、ⅡB、ⅡC

国标法兰连接外形尺寸： GB、JB

规格
安装尺寸（mm）
D2
D
L
H
N-d
DN50
Ø110
Ø140
220
235
4×14
DN80
Ø150
Ø185
280
270
4×18
DN100
Ø170
Ø205
325
275
4×18
DN150
Ø225
Ø260
425
290
8×18
DN200
Ø280
Ø315
495
305
8×18
DN250
Ø335
Ø370
595
320
12×18
DN300
Ø395
Ø435
655
405
12×23

美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准

规格
安装尺寸（mm）
D2
D
L
H
N-d
2"
Ø120.5
Ø152
220
235
4×19
3"
Ø152.5
Ø190
280
270
4×19
4"
Ø190.5
Ø229
325
275
8×19
6"
Ø241.5
Ø279
425
290
8×22
8"
Ø298.5
Ø343
495
305
8×22
10"
Ø362
Ø406
595
320
12×25
12"
Ø432
Ø483
655
405
12×25
