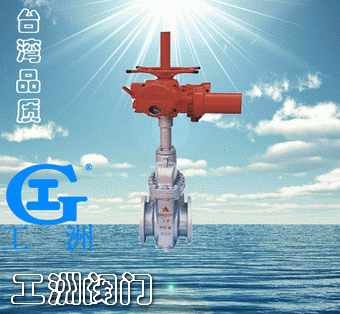

| 产品名称： | 电动平板闸阀 |
| 产品型号： | Z943F |
| 产品口径： | DN50-800 |
| 产品压力： | 0.6~6.4Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
电动平板闸阀密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石化、油、气、长输管线等 产品引用标准：
API 6D 管道阀门
JB/T5298 管线用钢制平板闸阀
ANSI B16.5a 管法兰及法兰管件
B/T79.1～79.2J 整体铸钢管法兰
GB/T13927 通用阀门 压力试验
JB/T9092 阀门的检验与试验
JB/TQ814 钢制平板闸阀产品质量分等 |
主要性能规范：
公称压力 | | 产品型号 | 1.0～16.0MPa 150～900Lb | 无导流孔 | Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY | 有导流孔 | Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y |
压力等级 | 常温下压力试验(MPa) | 适用温度(℃) | 适用介质 | 壳体 | 左密封 | 右密封 | 低压密 | “G”型 | “D”型 | 普通型 | “KZ”型 | “Z”型 | 公称压力(MPa) | 1.0 | 1.5 | 1.1 | 1.1 | 0.6 | -29～250 | -45～121 | -29～121 | 含H2S和CO2＞500Mg/m3的介质 | 石油、天然气、水等 | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | 10.0 | 15.0 | 11.0 | 11.0 | 0.6 | 16.0 | 24.0 | 17.6 | 17.6 | 0.6 | 磅级 Lb | 150 | 2.93 | 2.07 | 2.07 | 0.6 | 300 | 5.52 | 5.52 | 5.52 | 0.6 | 400 | 10.0 | 7.31 | 7.31 | 0.6 | 600 | 15.0 | 11.03 | 11.03 | 0.6 | 900 | 22.4 | 16.54 | 16.54 | 0.6 |
|
主要零件的材料说明：
零件名称 | 阀体、阀盖 | 闸板 | 阀杆 | 阀座 | 阀杆螺母 | 密封圈 | 填料 | 密封指 | “Z”型 | WCB | 合金钢(特殊处理) | 不锈钢 | 合金钢(特殊处理) | 铝青铜 | 填充四氟 | 填充四氟、膨胀石墨 | 耐油密封脂 | “KZ”型 | 抗硫不锈钢 | 抗硫密封脂 |
注：抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M” |
|
