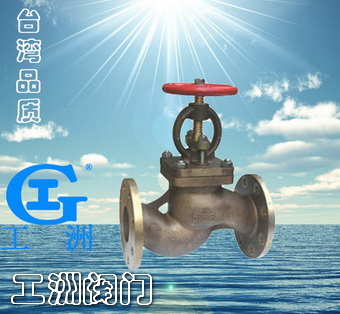

产品名称:船用法兰青铜截止阀产品型号:AS型、BS型产品口径:DN20-150产品压力:0.6~10.0Mpa产品材质:青铜、铸铜等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

性能规范 Technical Data

公称压力 Nominal Pressure(MPa)

公称通径 Nominal Diameter(am)

适用介质 Applicable Medium

0.6

15~150

海水、淡水、滑油、燃油和 t≤250℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam.

1.0

65~150

1.6

65~150

2.5

15~125

主要零部件材质 Materials of Main Parts

零件名称 Parts Name

材料 Material

名称 Name

牌号 Marks

阀体、阀盖、阀盘 Body/Cover/Disc

铸锡青铜 Cast Tin Bronze

ZCuSn10Zn2, ZCuSn5Pb5Zn5

阀杆 Stem

铝青铜 Aluminum Bronze

CuA19Mn2

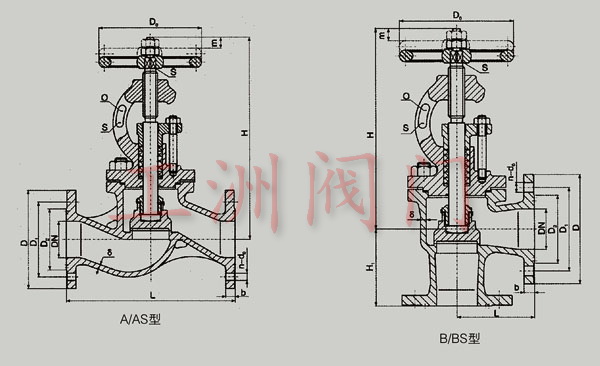

PN1.0、1.6、2.5MPa的A型、B型基本尺寸 Dimensions

公称 压力 PN (MPa) 公称 通径 DN (mm) 结构尺寸
Structure Dimension
壁厚 Thickness 法兰 Flange 螺栓
Bolt
手轮
Hand wheel
升程
Lift Range m
参考重量 Weight(kg)
L H≈ H1
A型 B型 A型 B型 B型 D D1 D2 d0 b n个 Th Do S A型 B型
1.0 65 290 115 309 275 115 6 155 123 104 15 14 6 M14 140 12 17 14.6 12.6
80 310 125 345 298 125 6 170 138 118 15 14 8 M14 160 14 20 18.9 17.1
100 350 150 374 325 135 6 190 158 138 15 14 8 M14 180 14 25 28.1 23.2
125 400 175 426 372 155 7 215 183 164 15 14 10 M14 200 17 32 38.0 35.2
150 480 180 487 415 160 7 240 208 190 15 14 12 M14 200 17 38 55.8 47.9
1.6 125 400 175 465 405 155 7 225 187 168 17 17 10 M16 250 22 32 53.3 45.1
150 480 180 524 457 160 8 255 217 196 17 19 12 M16 280 24 38 62.6 58.3
2.5 20 150 75 217 203 75 5 95 68 48 13 12 4 M12 80 8 7 4.6 4.4
25 160 80 217 203 80 5 105 73 56 13 13 4 M12 80 8 7 5.1 5.O
32 180 85 236 216 85 5 115 83 64 15 13 6 M14 100 9 9 6.3 6.3
40 200 90 260 236 90 5 125 93 74 15 14 6 M14 120 11 11 8.5 7.7
50 230 95 288 258 95 6 135 103 84 15 14 6 M14 140 12 14 10.9 10.3
65 290 115 334 301 115 7 170 132 110 17 17 8 M16 160 14 17 17.9 15.9
80 310 125 362 321 125 7 185 147 126 17 19 8 M16 200 17 20 25.4 23.5
100 350 150 427 378 135 8 205 167 146 17 19 10 M16 250 22 25 37.6 32.8
125 400 175 493 433 155 9 240 196 172 21 21 10 M20 280 24 32 65.4 52.6

PN0.6、1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公称 压力 PN (MPa)公称 通径 DN (mm)结构尺寸
Structure Dimension
壁厚 Thickness法兰Flange螺栓
Bolt
手轮
Hand wheel
升程 Lift Range m参考重量 Weight(kg)
LH≈H1
AS型BS型AS型BS型BS型DD1D2d0bn个ThDoSAS型BS型
0.6151309021720390480554011124M1080873.93.8
201509521720395490655011124M1080874.44.3
251601002172031004100756011144M1080874.84.9
321801052362161055120907014154M12100996.76.5
4020011526023611551301008014164M12120111188.2
5023012528825812551401109014174M12140121411.512.5
65290145310275145616013011014174M12140121715.213.8
80310155345298155619015012818194M1616014202221.2
100350175374325175621017014818204M16180142532.127.8
125400200426366200724020017818208M16200173243.241.5
150480225487415225726522520218208M16200173863.157.8
1.665290145334301145618514512218174M16160141920.519.2
80310155366321155620016013318198M16200172028.327.2
100350175427378175622018015818208M16250222545.339.5
125400200465405200725021018418228M1625022325751.3
150480225524457225828524021222228M2028024386968.9
2.5151309021720390595654714124M1280875.35
2015095217203955105755814124M1280875.85.5
251601002172031005115856814144M1280876.16.4
3218010523621610551401007818154M16100998.68.4
4020011526023611551501108818164M16120111110.611.2
50230125288258125616512510218174M16140121414.214
65290145334301145718514512218178M16160141920.719.4
80310155362321155720016013318198M16200172028.527.4
100350175427378175823519015822208M20250222545 840
125400200493433200927022018426268M24280243275 561.6
